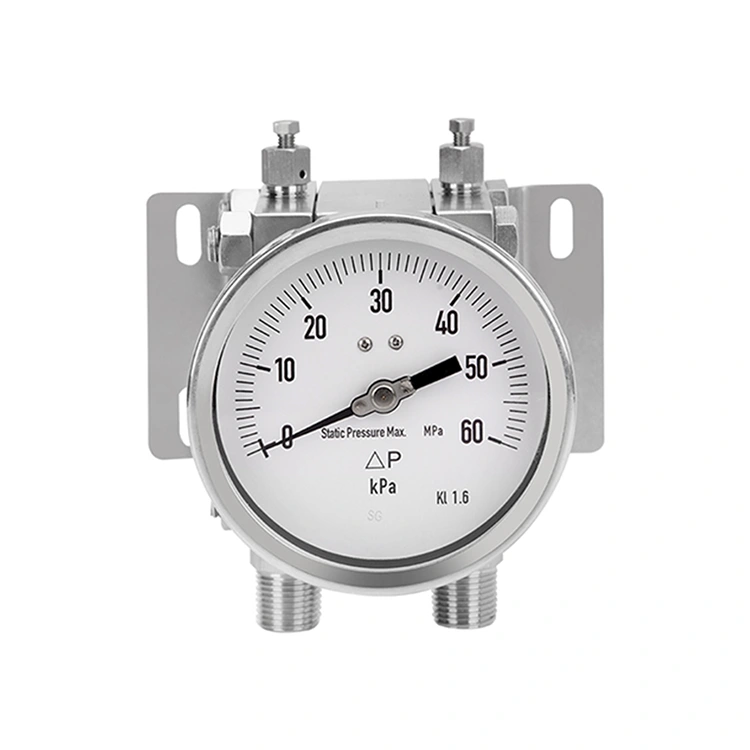

La camera interamente in metallo offre una resistenza superiore alla corrosione e alle condizioni di alta pressione, rendendola ideale per un'ampia gamma di applicazioni di processo. Il manometro differenziale misura accuratamente la differenza di pressione tra due punti, offrendo letture precise fondamentali per il controllo e il monitoraggio del processo.
Con il modello DP73 ottenete una soluzione versatile e affidabile che soddisfa gli elevati standard dell'industria di processo. La sua struttura interamente in metallo garantisce prestazioni di lunga durata, mentre le sue capacità di misurazione di precisione forniscono l'accuratezza necessaria per mantenere condizioni di processo ottimali.
Che operi nell'industria chimica, petrolchimica, farmaceutica o alimentare e delle bevande, il nostro manometro differenziale con camera per fluidi interamente in metallo, modello DP73, è il tuo partner di fiducia per il controllo e il monitoraggio dei processi. Affidati a noi per qualità, affidabilità e precisione nelle tue applicazioni di processo.
● Per fluidi aggressivi gassosi e liquidi non altamente viscosi o cristallizzanti, anche in ambienti aggressivi
● Monitoraggio e controllo della pompa
● Monitoraggio del filtro
● Misura di livello su vasi chiusi
● Campi di misura della pressione differenziale da -1...+30 bar [-14,5...435 psi] a 0...40 bar [0...580 psi]
● Elevata pressione di esercizio (pressione statica) ed elevata sicurezza da sovraccarico, selezionabile 40 bar [580 psi], 100 bar [1.450 psi], 250 bar [3.625 psi], 400 bar [5.800 psi] e 650 bar [9.425 psi]
● Il fluido di trasmissione nella camera di misurazione smorza l'indicatore in caso di forti variazioni del tasso di pressione
● Modello DP73M: versione Monel

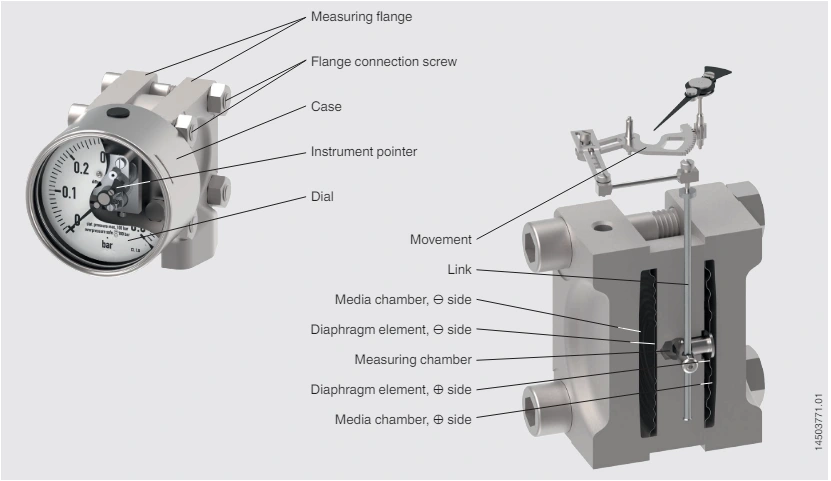

■ Le pressioni p1 e p2 agiscono sui lati ⊕ e ⊖ della camera di misura.
■ Le camere dei fluidi sono separate dalla camera di misurazione riempita del fluido di trasmissione ciascuna da un elemento a membrana.
■ La differenza di pressione tra i lati ⊕ e ⊖ devia la membrana del lato ⊕ e sposta il fluido della trasmissione.
■ La deflessione viene trasmessa al movimento tramite il collegamento.
■ Il movimento converte la deflessione in una rotazione dell'indice. Sicurezza contro il sovraccarico Grazie ai punti di raccolta del carico con sedi metalliche per gli elementi della membrana, lo strumento può resistere a pressioni di esercizio estremamente elevate con valori di pressione di PN 40 ... PN 650 (40 ... 650 bar [580 ... 9.425 psi] ).
Standard
|
Progetto
|
EN837-3 Manometri a membrana e capsula, dimensioni, metrologia, requisiti e prove
DAL 16003 Strumenti di misura della pressione differenziale |
|
Dimensione nominale (mm) |
100,160 |
|
Finestra |
Vetro di sicurezza laminato |
|
Posizione della connessione |
Attacco inferiore (radiale) Altri luoghi di collegamento su richiesta |
|
Caso
|
Progetto Livello di sicurezza “S1” secondo EN 837-1: Con dispositivo di espulsione
Materiale Acciaio inossidabile 1.4404 (316L) Acciaio inossidabile 1.4571 (316Ti) |
|
Riempimento del caso
|
■ Senza ■ Miscela glicerina-acqua ■ Olio siliconico Strumenti con riempimento della custodia con valvola di compensazione per sfiatare la custodia. |
|
Sfiato delle camere dei fluidi
|
Campo ≤ 0,25 bar [3,63 psi] Con sfiato
Campo > 0,25 bar [3,63 psi] ■ Senza ■ Con ventilazione |
| Movimento |
Acciaio inossidabile |
|
Elemento di misura |
Tipo di elemento di misura 2 elementi a membrana con fluido di trasmissione |
|
Materiale |
Elemento diaframma Campo ≤ 0,25 bar [3,63 psi] ■ Acciaio inossidabile 316L ■ Hastelloy C276
Campo > 0,25 bar [3,63 psi] ■ Acciaio inossidabile 316L / lega NiCr (Inconel) ■ Hastelloy C276 |
|
Specifiche di precisione |
Classe di precisione ■ 1.6 ■ 2.5 ■ 1.0 (test applicativo richiesto) |
|
Impostazione del punto zero |
Strumenti con riempimento della custodia ■ Senza ■ Impostazione esterna
Strumenti senza riempimento della custodia ■ Senza ■ Impostazione mediante indice regolabile |
|

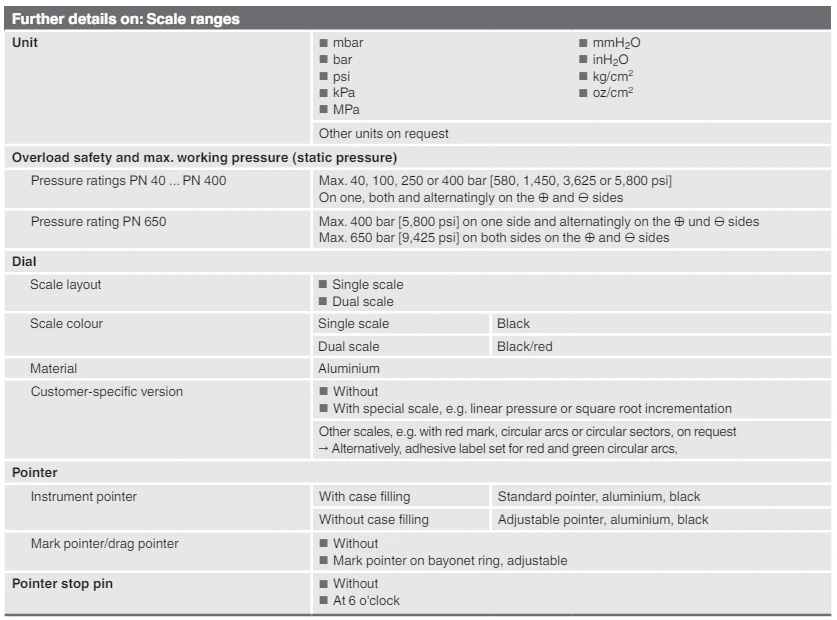

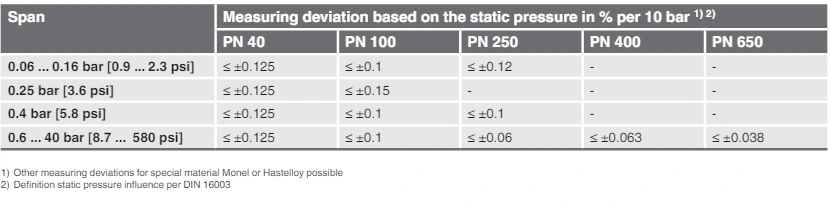

Influenza della pressione statica |
A seconda del campo scala e della pressione nominale |
|
Errore di temperatura |
In caso di deviazione dalle condizioni di riferimento nel sistema di misurazione: ≤ ±0,5 % per 10 °C [≤ ±0,5 % per 18 °F] del valore di fondo scala |
|

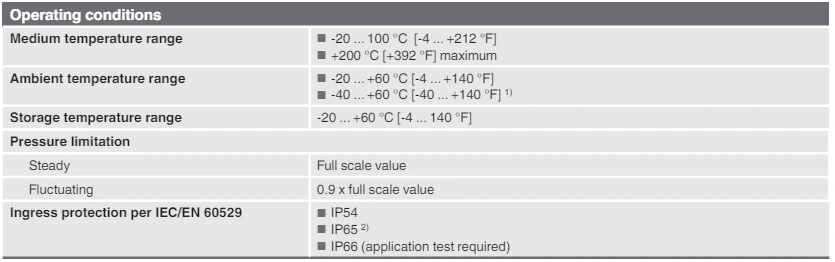

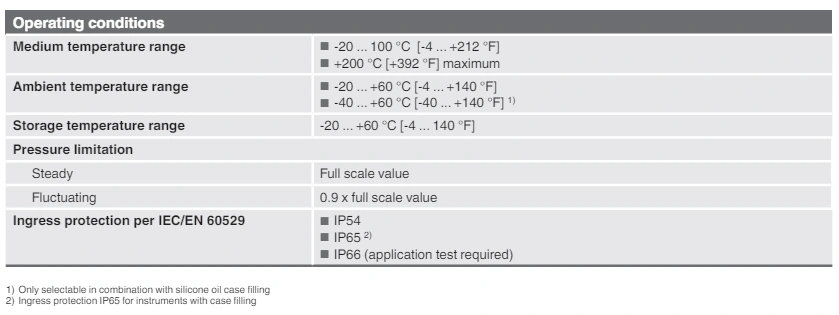

Condizioni di riferimento |
Temperatura ambiente +20 °C [+68 °F] |
Influenza della pressione statica

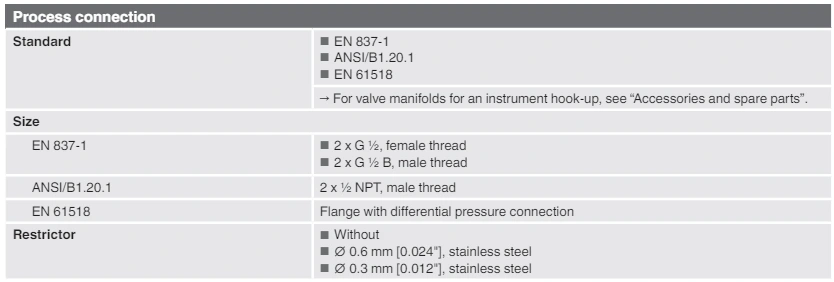

Altre connessioni al processo su richiesta
|
Materiale
|
Flange di misura con attacco al processo ■ Acciaio inossidabile 316L ■ Hastelloy C276 |
|
Sigillatura |
FPM/FKM |
|
Sfiato delle camere dei fluidi |
■ Acciaio inossidabile 316L ■ Hastelloy C276 |
|
Elemento diaframma |
■ Acciaio inossidabile 316L ■ Hastelloy C276 |

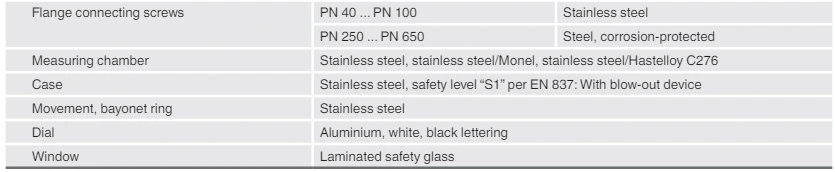

Materiale (a contatto con l'ambiente)
Altre versioni
■ Senza olio e grasso
■ Per ambienti esenti da ossigeno, olio e grasso
■ Per idrogeno
■ Senza siliconi
■ Secondo NACE MR 0175 / ISO 15156, utilizzo in ambienti contenenti H₂S nella produzione di petrolio e gas
■ Secondo NACE 2) MR 0103 / ISO 17945, metalli resistenti alla rottura da stress da solfuro
■ Con rompifiamma pre-deflagrante 3) per collegamento alla zona 0 (EPL Ga)
■ Manometro differenziale con contatti elettrici, elevata sicurezza contro il sovraccarico,
■ Manometro differenziale con segnale di uscita elettrico, elevata sicurezza contro il sovraccarico
