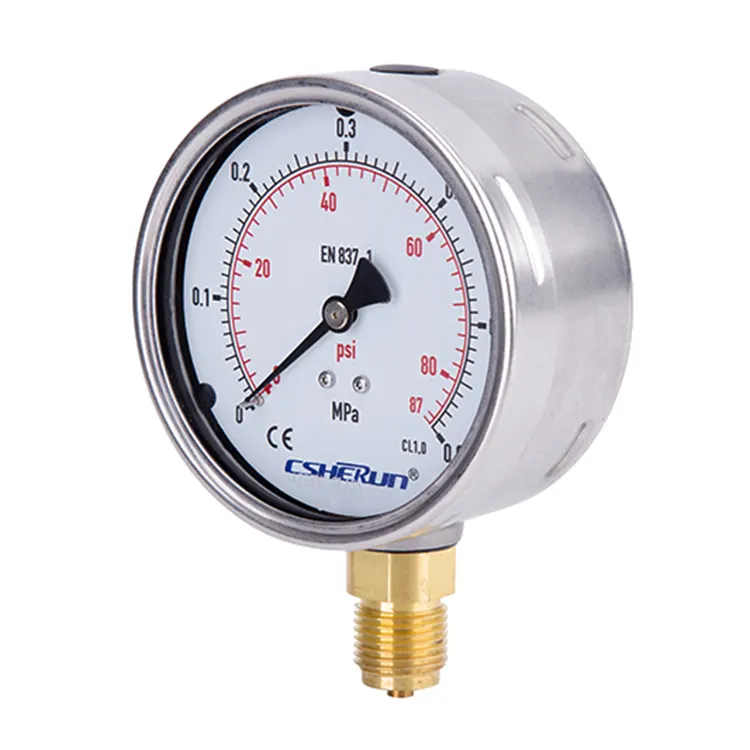

Il sofisticato manometro di riempimento di liquidi, prodotto in Cina, viene utilizzato principalmente per misurare la pressione del gas, con la capacità di valutare la micropressione e fornire un grado di protezione dalla sovrapressione. Realizzato in lega di rame e rivestito in robusto acciaio inossidabile, questo manometro garantisce precisione e durata.
Il manometro di riempimento di liquidi CSHERUN, prodotto in Cina, è progettato per l'uso con fluidi gassosi e liquidi che non sono altamente viscosi, non cristallizzano e non causano corrosione alle leghe di rame. Quando si misura gas o vapore, è fondamentale aderire alla tabella "Criteri di selezione pre EN 837-2" per garantire compatibilità e accuratezza.
Per maggiore comodità, CSHERUN offre la possibilità di personalizzare i contrassegni del quadrante in base alle proprie esigenze specifiche. Su richiesta, possiamo anche stampare il logo della vostra azienda sul quadrante, fornendo un tocco personalizzato al vostro manometro di riempimento liquidi.
● Resistente alle vibrazioni e agli urti
● Adatto per vibrazioni pesanti e carichi di pressione dinamici elevati
● Adatto a tutti i fluidi gassosi e liquidi che non ostruiscono il sistema di pressione né attaccano le parti in lega di rame
● Durata utile più lunga grazie alla minore protezione da usura e corrosione del sistema di misurazione
● Idraulica
● Compressori, costruzioni navali
● Ingegneria medica
● Affidabile ed economico
● Disponibili diverse versioni personalizzate
● Per fluidi gassosi e liquidi non altamente viscosi, non cristallizzano e non attaccano le leghe di rame.
● !Per la misurazione di gas o vapori, questi manometri devono essere utilizzati in conformità alla tabella “Criteri di selezione secondo EN 837-2”.
|
Valore massimo scala manometro (bar) |
≤25 |
＜25 a ≤600 |
＜600 a ≤1000 |
|
Numero di cicli di pressione |
120 000 |
100.000 |
30 000 |
|
Progetto |
EN837-1 |
|
|
Dimensione nominale in mm |
63,100, 160 |
|
|
Classe di precisione (secondo EN837-1) |
63mm ：Cl1.6 100, 160 mm: Cl1.0 |
|
|
Campi di misura
|
Da -1... 0 bar a -1... 15 bar Da 0... 0,6 bar a 0... 1000 bar |
|
|
Area di applicazione
|
Costante: ≤600bar valore di fondo scala >600 bar 3/4 X valore di fondo scala
Carico dinamico: ≤600bar 0,9 X valore di fondo scala >600 bar 2/3 X valore di fondo scala
Breve tempo: ≤600bar 1,3 X valore di fondo scala >600bar valore di fondo scala |
|
|
Intervallo di temperatura operativa |
Ambiente: -20 …. +60℃ Medio: +60℃ massimo |
|
|
Prestazioni di temperatura |
Quando la temperatura del sistema di misurazione si discosta dalla temperatura di riferimento (+20℃): max.±0,4%/10k del campo |
|
|
Grado di protezione |
IP65 (EN 60529) |
|
|
Connessione al processo |
Lega di rame G1/2B – chiave SW22 |
|
Posizione della connessione
|
Montaggio inferiore Attacco posteriore inferiore Montaggio posteriore centrale (solo per NS63) |
|
Elemento di pressione |
Lega di rame Tubo tipo "C" ≤60 bar > Tubo elicoidale da 60 bar |
|
Movimento |
Lega di rame |
|
Comporre
|
Alluminio, bianco, Quadrante con marcatura nera e rossa |
|
Puntatore |
Alluminio, nero |
|
Caso |
Acciaio inossidabile 304 con scarico |
|
Lunetta a baionetta |
Acciaio inossidabile 304 |
|
Finestra |
Vetro di sicurezza |
|
Riempimento di liquido |
Glicerina (99,5%), Olio di silicone (opzione) |
■ Altra connessione al processo, la filettatura di connessione può essere PT, NPT, BSPT ecc.
■ Bilance speciali
■ Cornice per montaggio a pannello
■ Fissaggio a 3 fori, cornice per montaggio a pannello
■ Altre versioni speciali
