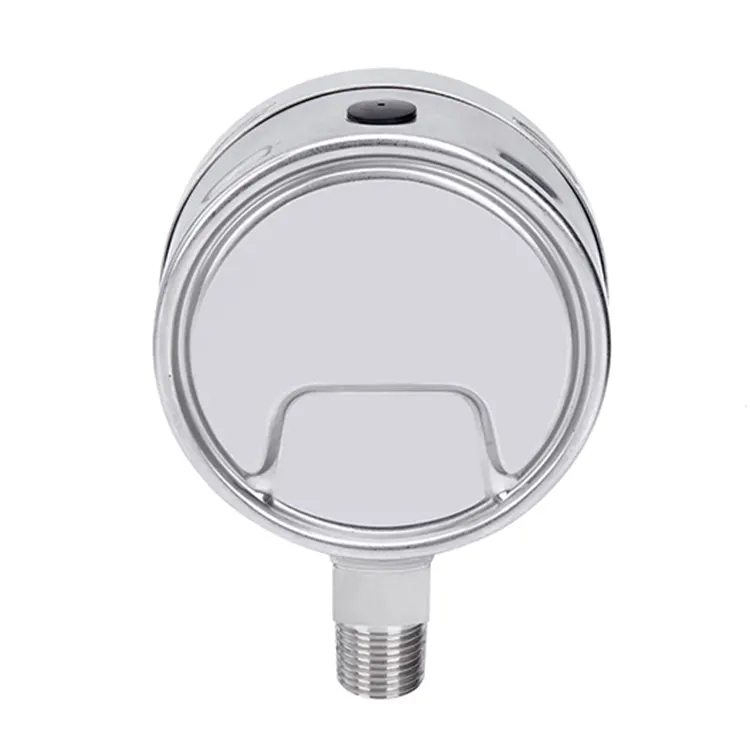

Il manometro Monel è ideale per applicazioni che coinvolgono fluidi aggressivi gassosi e liquidi che non sono altamente viscosi o cristallizzanti e resiste bene a condizioni ambientali difficili.
L'avanzato manometro Monel offre una misurazione della pressione ad alta precisione per i gas, con funzionalità di rilevamento della micropressione e protezione da sovrapressione. La sua struttura in acciaio inossidabile garantisce durata, resistenza alla corrosione e affidabilità a lungo termine in ambienti difficili, rendendolo ideale per applicazioni industriali impegnative tra cui prodotti chimici, petrolchimici, petrolio e gas, ingegneria energetica e tecnologia idrica.
CSHERUN, un fornitore con sede in Cina, è specializzato in manometri Monel su misura per fluidi non viscosi e non cristallizzanti in ambienti difficili. Conformi agli standard NACE, i nostri manometri sono adatti per l'industria chimica, del petrolio e del gas e dell'energia. Offriamo opzioni di personalizzazione, tra cui speciali indicazioni sui quadranti e loghi personalizzati, garantendo che i nostri indicatori affidabili e di alta qualità soddisfino le vostre esigenze specifiche.
● Eccellente stabilità del ciclo di carico e resistenza agli urti
● Carichi e vibrazioni ad alta pressione dinamica
● Durata utile più lunga, robusta
● Idoneità per fluidi particolarmente aggressivi, grazie all'elevatissima resistenza alla corrosione
● La scala varia da 0...0,6 a 0...1.000 bar
● Per fluidi aggressivi gassosi e liquidi non altamente viscosi o cristallizzanti, anche in ambienti aggressivi
● Industrie chimiche e petrolchimiche, industria del petrolio e del gas, ingegneria energetica e anche tecnologia dell'acqua e delle acque reflue
● Applicazioni per gas acidi, anche con requisiti NACE.
|
Valore massimo scala manometro (bar) |
≤25 |
＜25 a ≤600 |
＜600 a ≤1000 |
|
Numero di cicli di pressione |
120 000 |
100.000 |
30 000 |
|
Progetto |
EN837-1 |
|
Dimensione nominale in mm |
63, 100, 160 |
|
Classe di precisione (secondo EN837-1) |
NS63: CL1.6 NS100, 160: CL1.0 |
|
Campi di misura
|
Da -1... 0 bar a -1... 15 bar Da 0...0,6 bar a 0...1000 bar |
|
Area di applicazione
|
Costante: NS63: 3/4 X valore di fondo scala NS100, 160:valore di fondo scala
Carico dinamico: NS63: 2/3 X valore di fondo scala NS100, 160:0,9 X valore di fondo scala
A breve termine: NS63:valore di fondo scala NS100, 160:1,3 X valore di fondo scala |
|
Intervallo di temperatura operativa
|
Ambiente: -40…. +60℃ (liquido non riempito) -20…. +60 ℃ (Riempimento di glicerina)
Medio: -40…. +200℃ (liquido non riempito) -20…. +100 ℃ (glicerina riempita) -40…. +100 ℃ (Olio siliconico riempito) |
|
Prestazioni di temperatura |
Quando la temperatura del sistema di misurazione si discosta dalla temperatura di riferimento (+20℃): max.±0,4%/10k del campo |
|
Grado di protezione |
IP65 (EN 60529) |
|
Connessione al processo
|
Monel G1/4B G1/2B |
|
Posizione della connessione |
Montaggio inferiore Attacco posteriore inferiore Montaggio posteriore centrale (solo per NS63) |
|
Elemento di pressione
|
Monel Tubo tipo "C" ≤60 bar > Tubo elicoidale da 60 bar |
|
Movimento |
Acciaio inossidabile |
|
Comporre
|
Alluminio, bianco, Quadrante con marcatura nera e rossa |
|
Puntatore |
Alluminio, nero |
|
Caso |
Acciaio inossidabile 304 |
|
Lunetta a baionetta |
Acciaio inossidabile 304 |
|
Finestra |
Vetro di sicurezza laminato |
|
Riempimento di liquido |
Glicerina (99,5%) |
■ Altra connessione al processo, il thread di connessione può essere PT, NPT, BSPT ecc.
■ Bilance speciali
■ Cornice per montaggio a pannello
■ Contatti elettrici
■ Fissaggio a 3 fori, cornice per montaggio a pannello
■ Altre versioni speciali
