Introduzione
I manometri sono strumenti essenziali per il monitoraggio e il controllo di vari processi in settori quali quello chimico, petrolchimico, del petrolio e del gas e del trattamento delle acque. ILmovimento del manometroè il meccanismo principale che traduce la pressione applicata in una misura leggibile sul quadrante. Comprendere come funzionano questi movimenti può aiutare a prevenire errori, aumentare la sicurezza e migliorare l’efficienza operativa.
Principio di base del movimento del manometro
Il principio fondamentale del movimento di un manometro si basa sulla conversione della pressione in movimento meccanico. Quando la pressione del fluido entra nel manometro, agisce su un elemento sensibile che muove un indice su una scala calibrata. Questa conversione consente agli operatori di interpretare la pressione in modo accurato.
Componenti chiave:
- Elemento sensibile:La parte che reagisce ai cambiamenti di pressione. I tipi comuni includono tubi Bourdon, diaframmi e soffietti.
- Meccanismo di collegamento:Trasferisce il movimento dall'elemento sensibile al puntatore.
- Puntatore e quadrante:Visualizza la pressione misurata per una facile lettura.
- Alloggiamento del movimento:Protegge il meccanismo interno dai danni ambientali.
Come viene trasmesso il movimento:

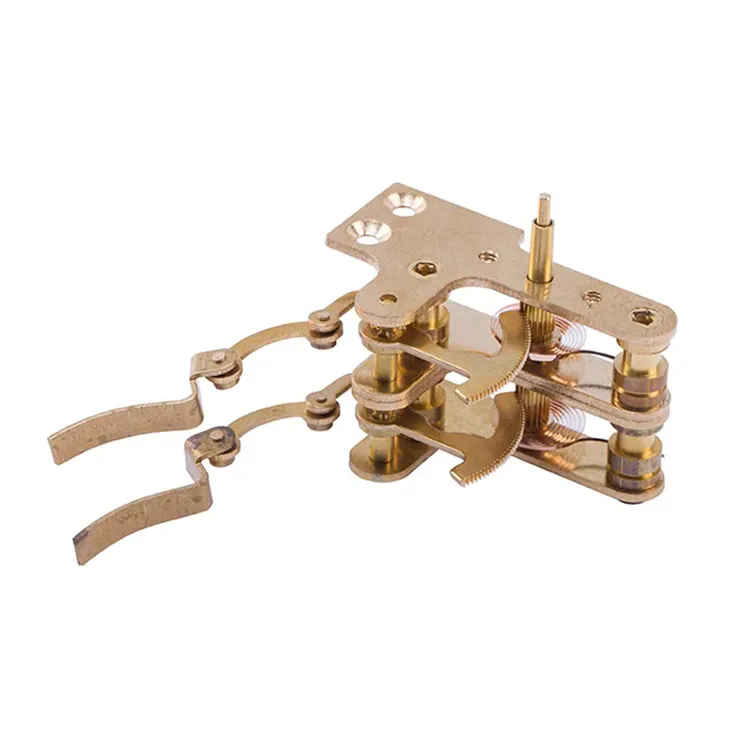

Tipicamente, il movimento dell'elemento sensibile è amplificato attraverso un collegamento meccanico, spesso ingranaggi e leve, che ruota l'indice proporzionalmente alla pressione applicata. Ciò garantisce precisione anche per pressioni basse o fluttuanti.
Tipi di movimenti del manometro
I movimenti del manometro variano a seconda dei requisiti di progettazione e applicazione. Selezionare il tipo giusto è essenziale per una misurazione accurata e affidabile.
| Tipo di movimento | Meccanismo | Applicazione |
|---|---|---|
| Movimento a tubo bourdon | Il tubo curvo si raddrizza sotto pressione, spostando il puntatore. | Applicazioni industriali, vapore, gas e sistemi idraulici. |
| Movimento del diaframma | La sottile membrana flessibile si deforma sotto pressione. | Misura di bassa pressione, fluidi corrosivi, sistemi per vuoto. |
| Movimento a soffietto | I soffietti espandibili e contraibili trasmettono il movimento al puntatore. | Misurazioni ad alta precisione, strumenti da laboratorio. |
| Movimento della capsula | Due diaframmi saldati tra loro, sensibili alle basse pressioni. | Sistemi medicali, HVAC e pneumatici. |
Problemi comuni e risoluzione dei problemi
Anche i movimenti dei manometri più robusti possono affrontare sfide. Il riconoscimento dei problemi comuni consente una manutenzione tempestiva e garantisce la precisione della misurazione.
Problemi tipici:
- Puntatore attaccato:Causato da sporco, corrosione o usura meccanica. Soluzione: pulire e lubrificare il movimento.
- Letture imprecise:Può derivare da sovrapressione, affaticamento dell'elemento sensibile o collegamenti allentati. Soluzione: ricalibrare o sostituire i componenti usurati.
- Perdita:Si verifica nei giunti o nelle guarnizioni a membrana. Soluzione: ispezionare e sostituire tempestivamente le guarnizioni.
- Effetti delle vibrazioni:Può causare lo sfarfallio del puntatore. Soluzione: utilizzare una custodia riempita di liquido o un supporto resistente alle vibrazioni.
Suggerimenti per l'installazione e la manutenzione
Una corretta installazione e una manutenzione ordinaria prolungano la vita del movimento del manometro. Segui queste best practice:
- Installare il misuratore in una posizione priva di vibrazioni quando possibile.
- Assicurarsi che l'orientamento del manometro corrisponda alle raccomandazioni del produttore.
- Proteggere il misuratore da temperature estreme e ambienti corrosivi.
- Tarare regolarmente il manometro utilizzando strumenti certificati.
- Controllare e lubrificare periodicamente i collegamenti meccanici.
- Sostituire tempestivamente i componenti usurati o danneggiati per evitare guasti.
Domande frequenti
- D: I manometri possono funzionare con fluidi corrosivi?
- R: Sì, utilizzando movimenti a membrana o a soffietto con materiali resistenti alla corrosione come l'acciaio inossidabile.
- D: Con quale frequenza deve essere calibrato un manometro?
- R: Si consiglia la calibrazione almeno una volta all'anno o più frequentemente nei processi critici.
- D: Qual è la differenza tra i movimenti della valvola Bourdon e quelli del diaframma?
- R: I tubi Bourdon sono adatti per pressioni più elevate e applicazioni industriali, mentre i diaframmi sono migliori per ambienti a bassa pressione, sensibili o corrosivi.
- D: Come posso evitare danni dovuti alla sovrapressione?
- R: Utilizzare valvole limitatrici di pressione, ammortizzatori o scegliere un manometro valutato al di sopra della pressione massima del sistema.
Conclusionee
Il funzionamento dell'amovimento del manometroè un'affascinante interazione tra precisione meccanica e scienza dei materiali. Comprendendo i diversi tipi di movimenti, i problemi comuni e le corrette pratiche di manutenzione, è possibile garantire una misurazione affidabile della pressione nelle proprie applicazioni.CSHERUNfornisce movimenti del manometro di alta qualità progettati per durabilità e precisione, su misura per le esigenze industriali e di laboratorio. Per esplorare la nostra gamma e consultare i nostri specialisti, per favorecontattaci.
