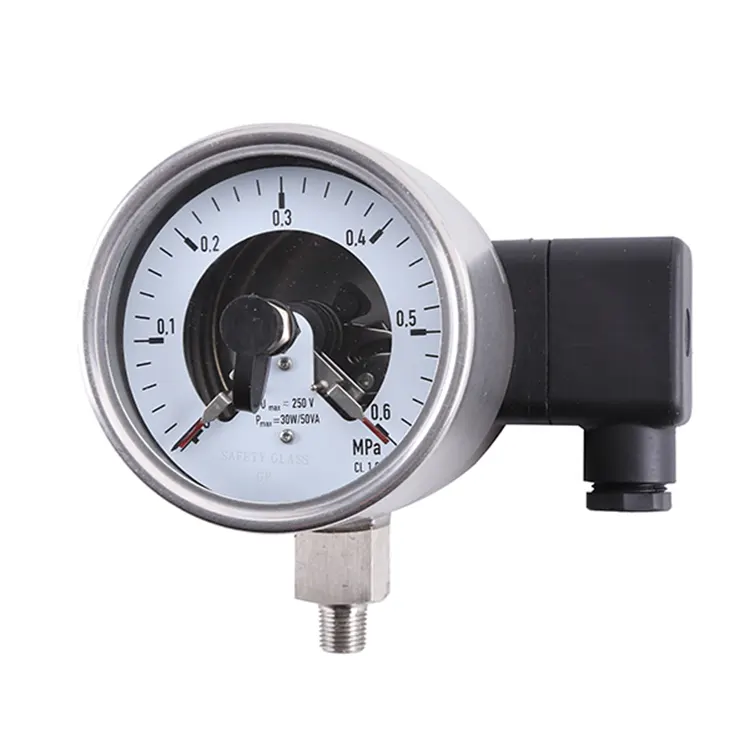

Puoi essere certo di acquistare da noi un manometro a tubo Bourdon personalizzato con contatti di commutazione. Non vediamo l'ora di collaborare con te, se vuoi saperne di più, puoi consultarci ora, ti risponderemo in tempo! Il manometro all'avanguardia a tubo Bourdon con contatti elettrici, prodotto in Cina, viene utilizzato principalmente per misurare la pressione del gas e offre funzionalità per la misurazione della micropressione e la protezione da sovrapressione in una misura specifica. Costruito con un resistente involucro in acciaio inossidabile, questo manometro garantisce robustezza e longevità.
Il nostro manometro a molla tubolare con contatti elettrici vanta fino a 4 contatti elettrici per strumento, rendendolo versatile per varie applicazioni. Inoltre, è disponibile con riempimento della cassa per resistere a carichi di pressione dinamica elevata o vibrazioni. Le versioni speciali includono strumenti con contatti induttivi adatti per aree pericolose, contatti su misura per applicazioni PLC e opzionalmente disponibili nella versione di sicurezza S3 secondo gli standard EN 837.
● Controllo e regolamentazione dei processi industriali
● Monitoraggio di impianti e commutazione di circuiti
● Per fluidi aggressivi gassosi e liquidi non altamente viscosi o cristallizzanti, anche in ambienti aggressivi
● Industria chimica, industria petrolchimica, centrali elettriche, miniere, on-offshore, tecnologia ambientale, costruzione di macchine e costruzione di impianti in generale
● Fino a 4 contatti elettrici per strumento
● Disponibile anche con riempimento della custodia per carichi di pressione dinamica elevata o vibrazioni Strumenti con contatti induttivi per l'uso in aree pericolose
● Strumenti con contatti per applicazioni PLC
● Strumenti disponibili opzionalmente nella versione di sicurezza S3 secondo EN 837
|
Progetto |
DAL 16085 |
|
Dimensione nominale in mm |
100, 160 |
|
Precisione |
1.0 |
|
Intervalli di scala
|
Da 0…0,6 MPa a 0…160 MPa altre unità (ad esempio psi, kPa) disponibili o tutti gli altri intervalli equivalenti di vuoto o pressione e vuoto combinati |
|
Limitazione della pressione |
Stazionario: valore di fondo scala Fluttuante: 0,9 x valore di fondo scala Breve periodo: 1,3 x valore di fondo scala |
|
Temperatura consentita |
Ambiente: -20 … +60 °C
Medio: +200 °C [+392 °F] massimo. con strumenti vuoti +100 °C [+212 °F] massimo. con strumenti pieni |
|
Effetto della temperatura |
Quando la temperatura del sistema di misurazione si discosta dalla temperatura di riferimento (+20 °C): max. ±0,4%/10 K del valore di fondo scala |
|
Protezione ingresso conforme a IEC/EN 60529 |
IP65 |
|
Connessione al processo |
SS316L ■ SOL ½ SI ■ ½ NPT ■M20×1,5 altri su richiesta |
|
Posizione della connessione |

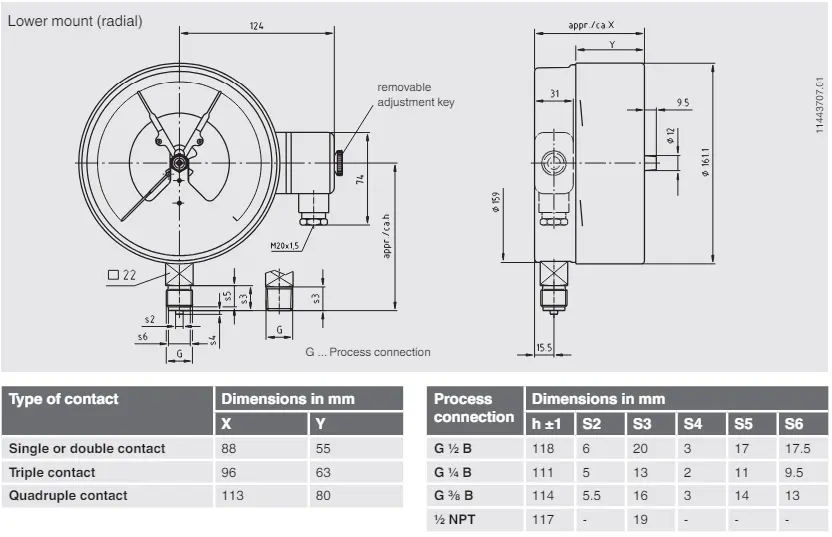

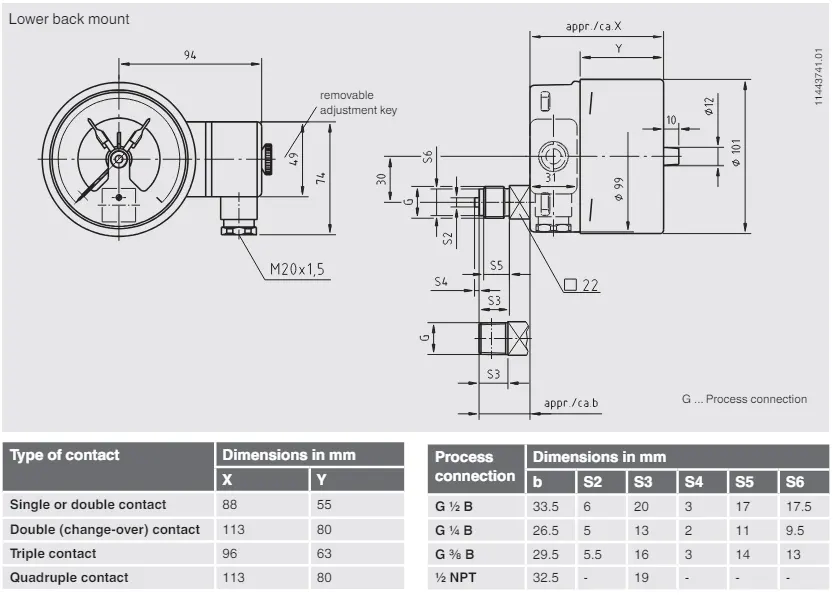

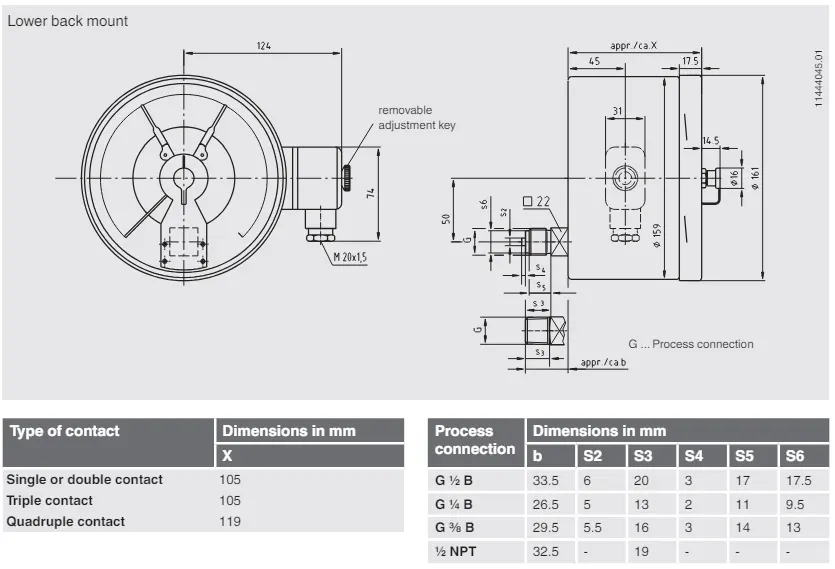

■ Attacco inferiore (radiale) ■ Supporto posteriore inferiore |
|
Caso |
Acciaio inossidabile |
|
Elemento di pressione |
Acciaio inossidabile 316L di tipo C o elicoidale |
|
Movimento |
Acciaio inossidabile |
|
Comporre |
Alluminio |
|
Imposta puntatore |
Alluminio, rosso |
|
Finestra |
Vetro di sicurezza laminato |
|
Collegamento elettrico |
Presa cavo PA 6, nera Secondo VDE 0110 gruppo di isolamento C/250 V Pressacavo M20x1,5 Pressacavo 6 morsetti a vite + PE per conduttori di sezione 2,5 mm² Altri su richiesta |
|
Cambia contatti |

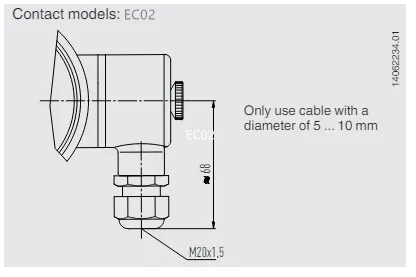

Contatto a scatto magnetico modello EC02 ■ Nessuna unità di controllo e nessun alimentatore richiesto ■ Commutazione diretta fino a 250 V, 1 A ■ Fino a 4 contatti elettrici per strumento di misura |
Specifiche per strumenti con contatto a scatto magnetico modello EC02

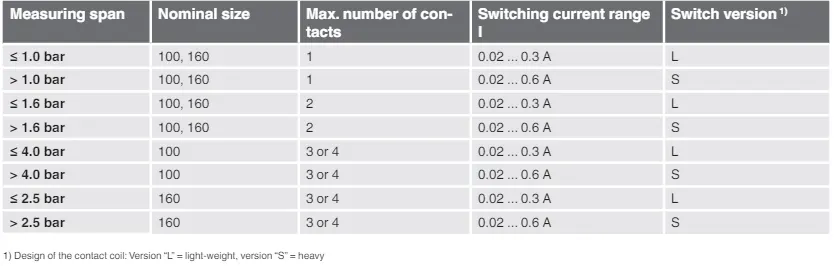

Il campo di regolazione consigliato dei contatti è 25...75% della scala (0...100% su richiesta). Materiale dei contatti (standard): Argento-nichel, placcato oro
Impostazione dei contatti
La distanza minima consigliata tra 2 contatti è pari al 20% del campo di misura. L'isteresi dell'interruttore è del 2...5% (tipica)

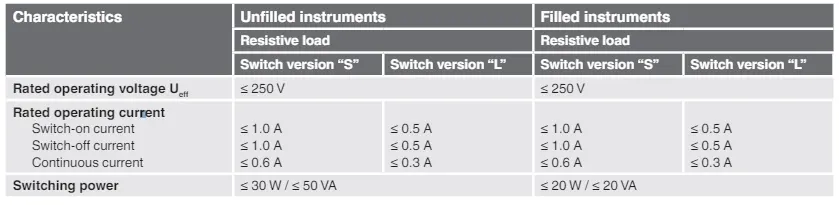

Carico di contatto consigliato con carichi resistivi e induttivi
Modelli EC02.010.160, EC010.050.160
