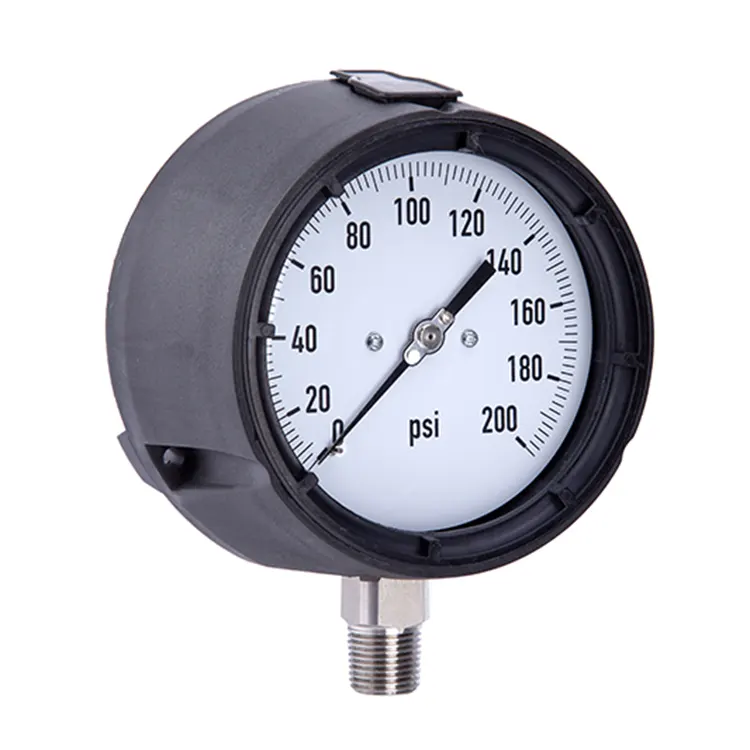

L'avanzato manometro di processo, prodotto in Cina, viene utilizzato principalmente per misurare la pressione del gas, offrendo in una certa misura funzionalità di misurazione della micropressione e protezione da sovrapressione. Realizzato in acciaio inossidabile e alloggiato in materiali fenolici, questo misuratore vanta un'eccezionale stabilità del ciclo di carico e resistenza agli urti.
La versione di sicurezza del manometro di processo è dotata di una solida parete divisoria progettata in conformità ai requisiti e alle condizioni di prova di ASME B 40.100. Inoltre, include il riempimento della custodia per resistere a carichi di pressione dinamica e vibrazioni elevate, rendendolo adatto a un'ampia gamma di applicazioni. La scala varia da 0 a 10 psi fino a 0 a 30.000 psi [da 0 a 0,6 bar fino a 0 a 2.000 bar], offrendo versatilità per varie esigenze di misurazione della pressione.
Il manometro di processo CSHERUN è ideale per applicazioni che comportano carichi di pressione e vibrazioni altamente dinamici. È adatto per misurare fluidi aggressivi gassosi e liquidi che non sono altamente viscosi o cristallizzanti, anche in ambienti difficili. Questo misuratore eccelle nell'industria di processo, compresa la costruzione di impianti, l'industria chimica e petrolchimica, le centrali elettriche, l'estrazione mineraria, gli ambienti sia onshore che offshore e la tecnologia ambientale. Inoltre, è adatto per la costruzione di macchine e impianti in generale.
● Per applicazioni con carichi di pressione e vibrazioni altamente dinamici
● Per fluidi aggressivi gassosi e liquidi che non sono altamente viscosi o cristallizzanti, anche in ambienti aggressivi
● Industria di processo: costruzione di impianti, industria chimica, industria petrolchimica, centrali elettriche, estrazione mineraria, tecnologia on-offshore e ambientale
● Costruzione di macchinari e costruzione di impianti in generale
● Eccellente stabilità del ciclo di carico e resistenza agli urti
● Versione di sicurezza con solida parete divisoria progettata in conformità ai requisiti e alle condizioni di prova di ASME B 40.100
● Con riempimento della custodia per applicazioni con carichi di pressione dinamica e vibrazioni elevate
● La scala varia da 0...10 a 0...30.000 psi [da 0...0,6 a 0...2.000 bar]
|
Valore massimo scala manometro (bar) |
≤25 |
＜25 a ≤600 |
＜600 a ≤1000 |
|
Numero di cicli di pressione |
120 000 |
100.000 |
30 000 |
|
Progetto |
ASME B40.100 |
|
Dimensione nominale in mm |
115, 160 |
|
Classe di precisione |
±0,5% < 1600 bar ±1% >1600bar |
|
Intervalli di scala |
Da 0...0,06 a 0...2000 bar |
|
Limitazione della pressione
|
Stazionario: Valore di fondo scala Fluttuante: 0,9 x valore di fondo scala Breve periodo: 1,5 volte il valore di fondo scala |
|
Temperatura consentita
|
Ambiente: -40...+60 °C (senza riempimento) -20...+60°C (Riempimento di glicerina)
Mezzo: -20 … +100°C |
|
Effetto della temperatura |
In caso di deviazione dalle condizioni di riferimento del sistema di misurazione: ≤ ±0,4 % per 18 °F [≤ ±0,4 % per 10 °C] del valore di fondo scala |
|
Protezione dall'ingresso secondo IEC/EN 60529 |
IP54 IP65 |
|
Connessione al processo
|
Acciaio inossidabile 316L Monel, Hastelloy C (opzionale) 1/4NPT o 1/2NPT (maschio) 1/4G o 1/2G (maschio) |
|
Posizione della connessione |
Montaggio inferiore Attacco posteriore inferiore |
|
Elemento capsula |
Acciaio inossidabile 316L |
|
Movimento |
Acciaio inossidabile |
|
Comporre |
Alluminio |
|
Puntatore |
Alluminio, nero |
|
Caso |
Termoplastico, nero, con parete deflettore solida e parte posteriore soffiabile |
|
Finestra |
Plastica |
|
Squillo |
Lunetta filettata |
■ Altra connessione al processo
■ Per il montaggio sui separatori a membrana, vedere la recensione del prodotto sui separatori a membrana
■ Kit adattatore per montaggio a pannello
■ Finestra: vetro dello strumento o vetro di sicurezza laminato
■ Disposizione del quadrante in base alle esigenze del cliente
■ Riempimento della cassa con silicone
