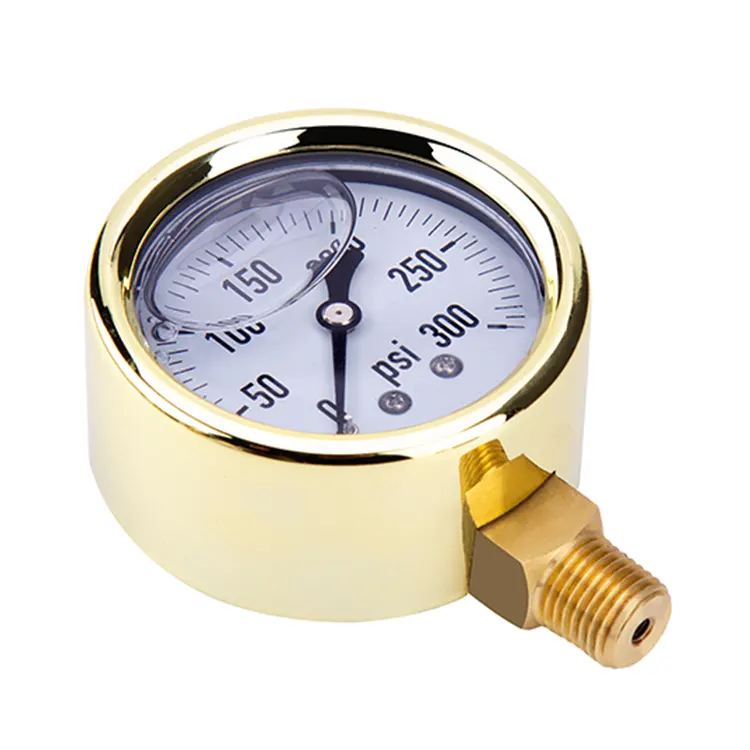

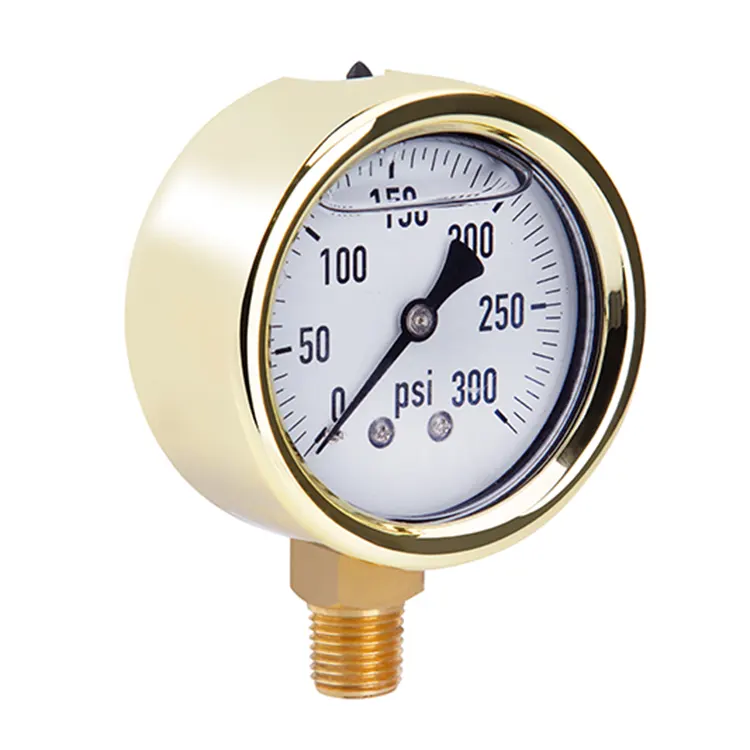

L'avanzato manometro in ottone, prodotto con orgoglio in Cina, viene utilizzato principalmente per misurare la pressione del gas, offrendo funzionalità per la misurazione della micropressione e protezione dalla sovrapressione in una misura specifica. Costruito con materiali durevoli in lega di rame, il manometro in ottone China CSHERUN si distingue per la sua robustezza e precisione.
Progettato specificatamente per misurare luoghi caratterizzati da carichi di pressione dinamici elevati o vibrazioni, questo misuratore eccelle nella gestione di fluidi gassosi e liquidi che non sono altamente viscosi o cristallizzanti e non comportano il rischio di corrodere i componenti in lega di rame. La sua versatilità lo rende una soluzione ideale per diverse applicazioni nel settore minerario, idraulico e navale, dove l'affidabilità e la precisione in condizioni difficili sono cruciali. Il manometro in ottone cinese (CSHERUN) garantisce letture precise e prestazioni durature, soddisfacendo le esigenze degli ambienti più difficili.
Per misurare luoghi con carichi di pressione dinamici elevati o vibrazioni
● Per fluidi gassosi e liquidi che non sono altamente viscosi o cristallizzanti e non attaccano le parti in lega di rame
● Industria mineraria
● Idraulica
● Costruzione navale
|
Progetto |
ASME B40.100 e EN 837-1 |
|
Dimensioni |
2½" e 4" (63 e 100 mm) |
|
Classe di precisione
|
2½": ± 2/1/2% del campo (ASME B40.100 Grado A) 4": ± 1% del campo (ASME B40.100 Grado 1A) |
|
Gamme |
Vuoto/Composto a 200 psi |
|
Pressione di esercizio
|
2½": Fisso: 3/4 del valore della scala Fluttuante: 2/3 del valore di fondo scala Breve periodo: valore di fondo scala
4”: Stazionario: valore di fondo scala Fluttuante: 0,9 x valore di fondo scala Breve periodo: 1,3 x valore di fondo scala |
|
Temperatura operativa
|
Ambiente: Da -4 °F a +140 °F (da -20 °C a +60 °C) - riempito con glicerina
|
|
Temperatura |
Errore aggiuntivo quando la temperatura cambia dalla temperatura di riferimento di 20 °C (68 °F) ±0,4% dell'intervallo per ogni 10 °K (18 °F) in aumento o in diminuzione. |
|
Protezione dalle intemperie |
Resistente alle intemperie (NEMA 4X / IP 66) |
|
Collegamento di pressione |
Materiale: lega di rame |
|
Tubo di calabrone |
2½" (63 mm) < 870 psi (60 bar): Lega di rame a forma di C |
|

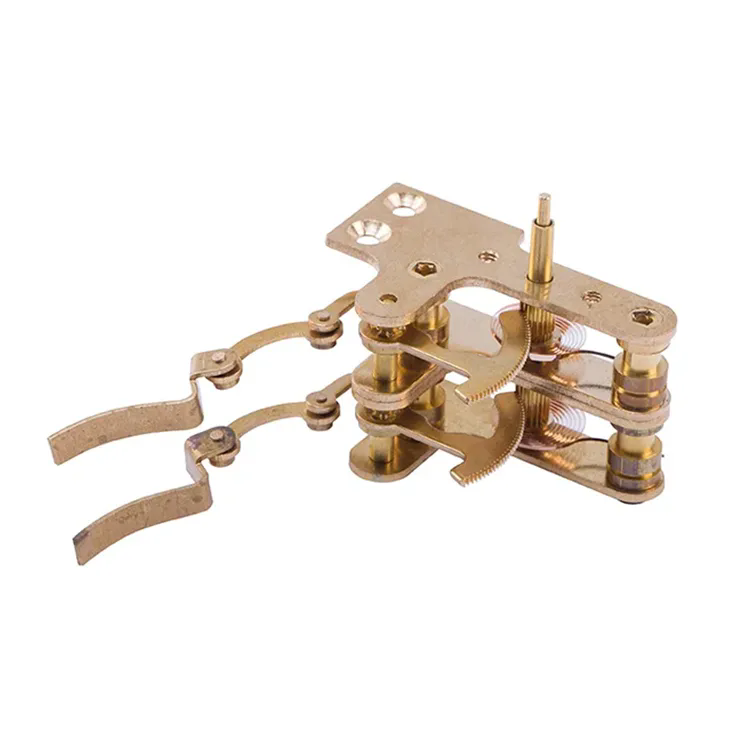

Movimento |
Lega di rame |
|
Comporre |
Alluminio bianco con scritte nere, 2½” con perno di arresto |
|
Puntatore |
Alluminio nero |
|

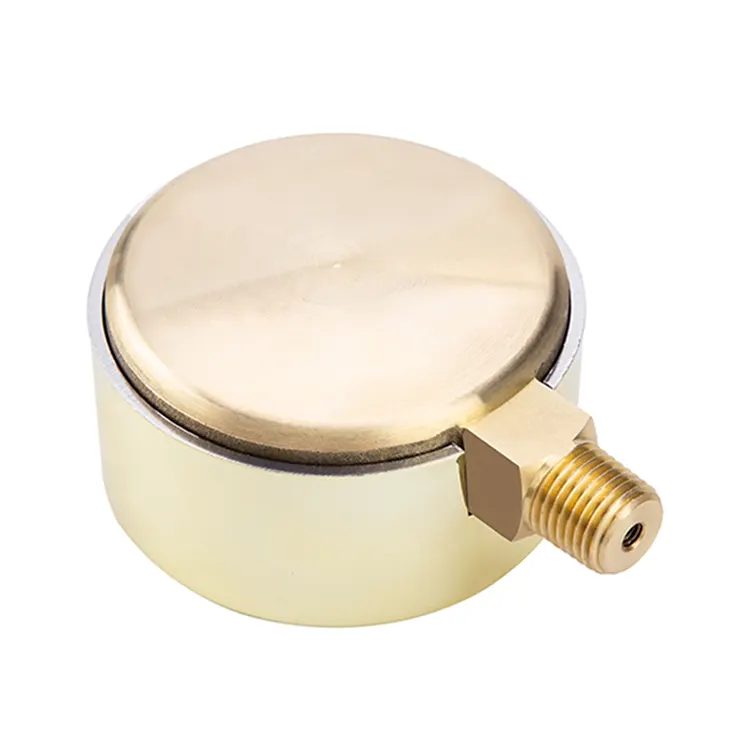

Caso |
Ottone forgiato verniciato oro con connessione integrata e tappo di sfiato |
|
Anello della lunetta |
Anello di copertura in ABS placcato oro (2½") |
|
Finestra |
Acrilico con guarnizione in Buna-N |
|
Riempimento del caso |
Glicerina 99,7% |
● Limitatore in ottone
● Flangia anteriore o posteriore
● Montaggio con morsetto a U
● Vetro stratificato di sicurezza o finestra in vetro piano
● Puntatore rosso di trascinamento o puntatore di contrassegno
● Riempimento della cassa con silicone o olio alocarburo
● Connessioni speciali limitate all'area piatta della chiave
