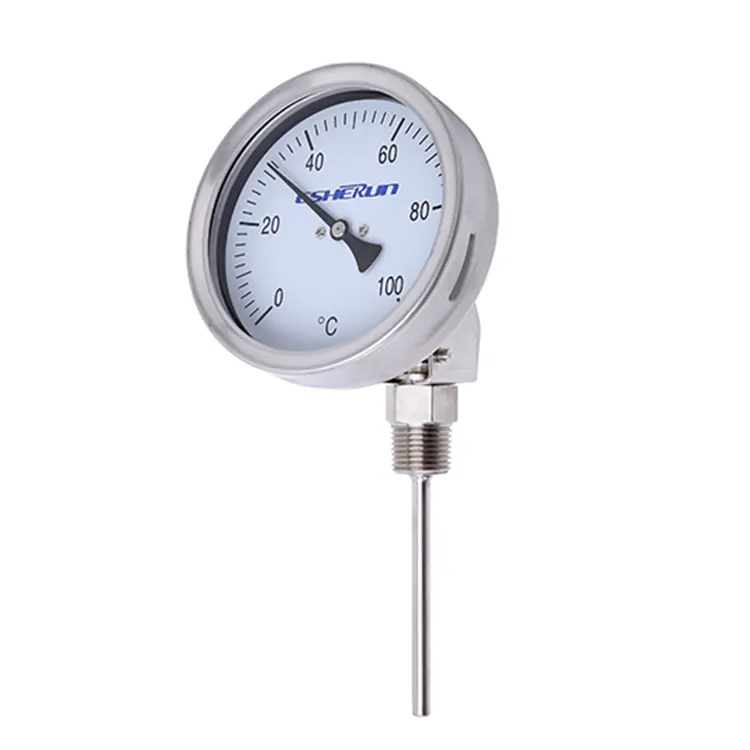

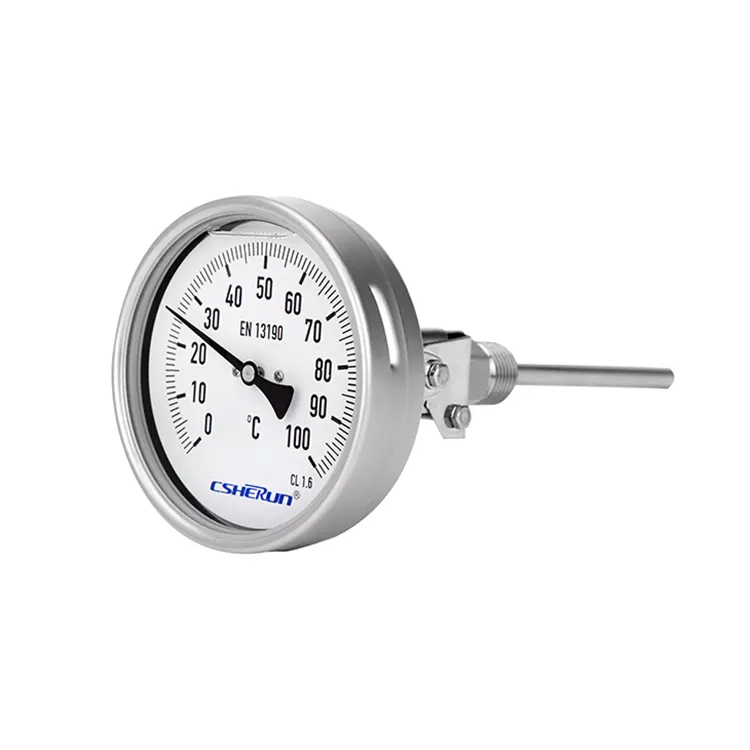

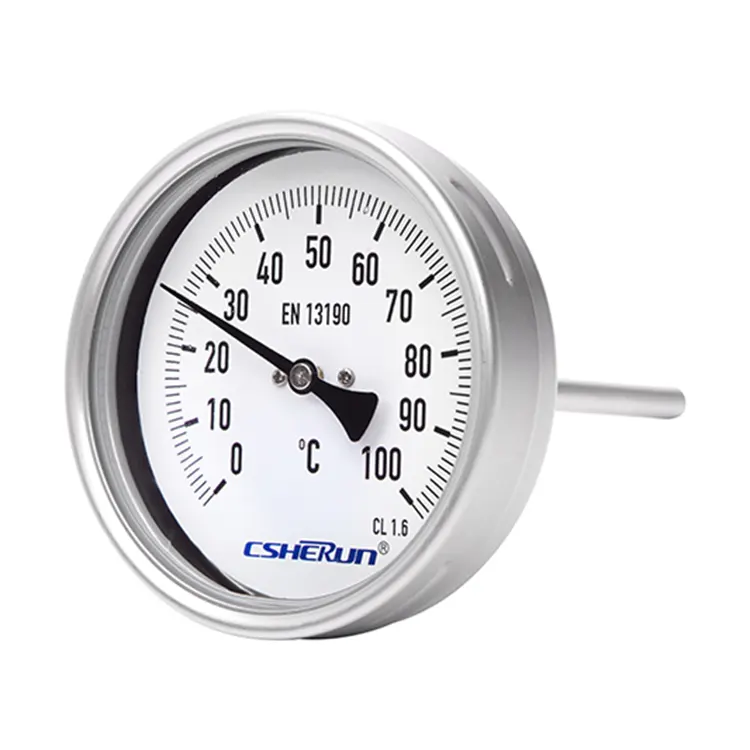

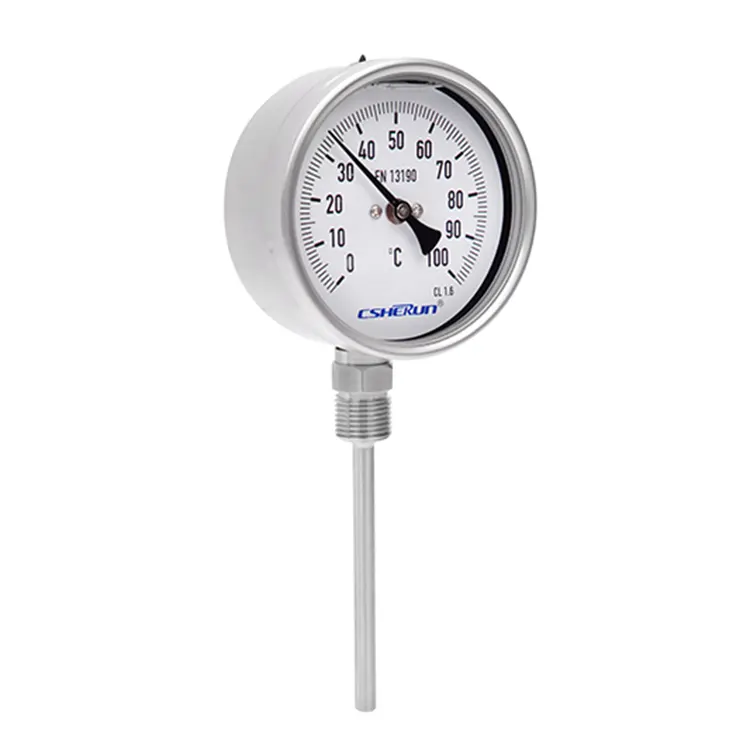

La versione da processo del termometro bimetallico CSHERUN eccelle in diversi contesti industriali, tra cui prodotti chimici, petrolchimici, petrolio e gas, energia e trattamento acqua/acque reflue. La sua struttura interamente in acciaio inossidabile garantisce durata e resistenza alla corrosione, rendendolo ideale per la strumentazione di processo generale in ambienti difficili e aggressivi. Per una maggiore personalizzazione, i clienti possono richiedere indicazioni speciali sul quadrante o addirittura far stampare il logo della propria azienda sul quadrante, migliorando l'identificazione e la professionalità dello strumento.
● Strumentazione di processo generale nelle industrie chimiche e petrolchimiche, nelle industrie del petrolio e del gas, nelle industrie dell'energia e dell'acqua/acque reflue
● Misurazione della temperatura in ambienti difficili e aggressivi
● Campo scala da -60 ... +600 °C
● Per temperature ambiente estreme
● Custodia a baionetta di facile manutenzione
● Tutta la struttura in acciaio inossidabile
● Lunghezza stelo individuale da 63 ... 1.000 mm
|
Progetto |
EN13190 |
|
Elemento di misura |
Bobina bimetallica |
|

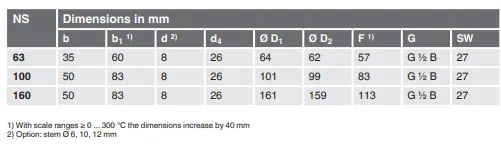

Dimensione nominale in mm |
63, 100, 160 |
|
Progettazione della connessione
|

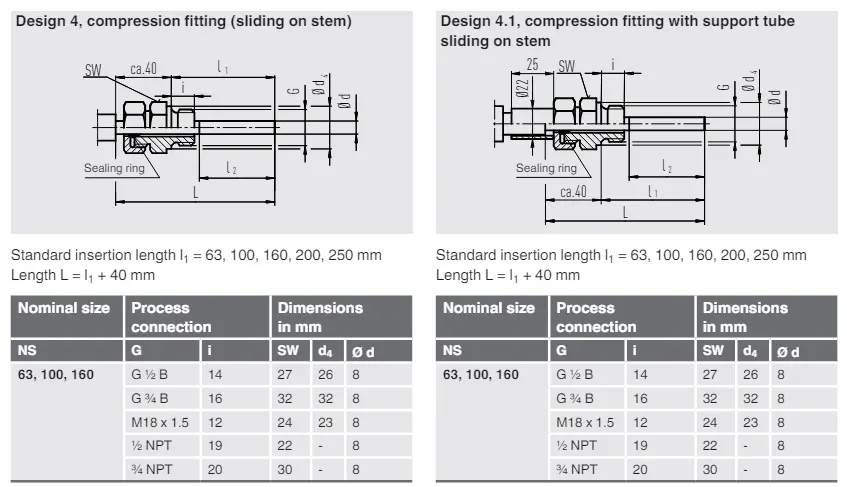

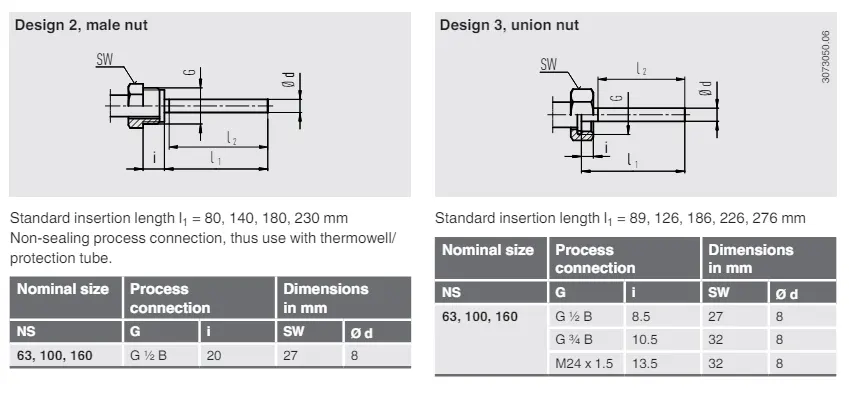

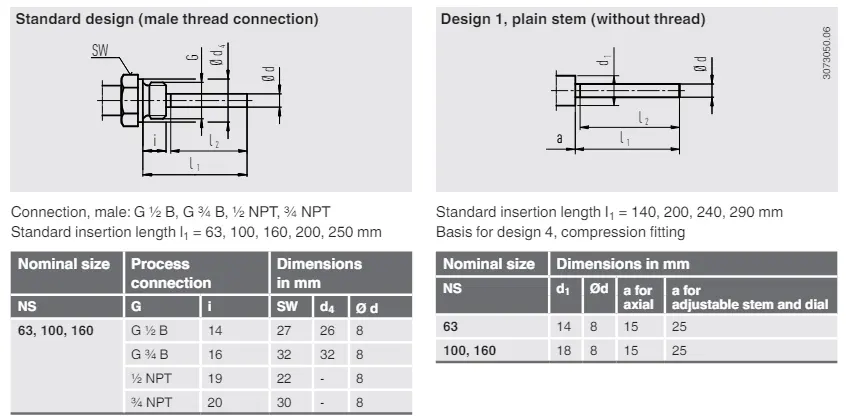

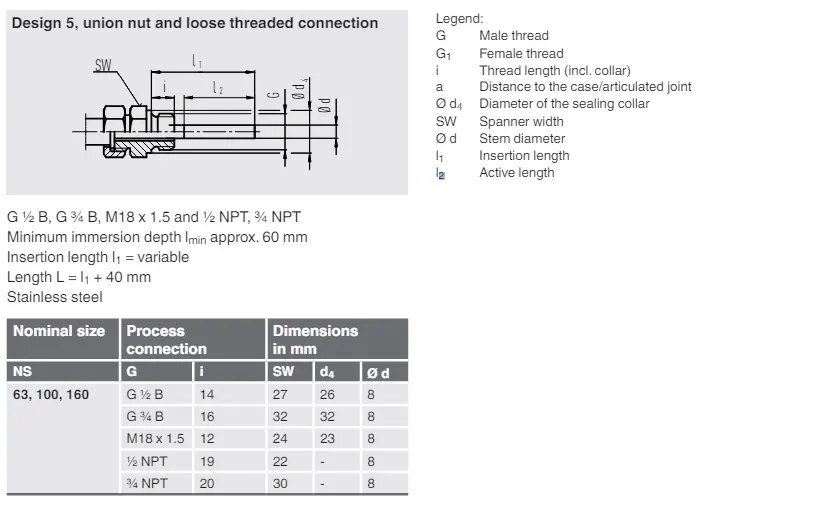

S, standard (attacco filettato maschio) 1, stelo semplice (senza filettatura 2, dado maschio 3, dado per raccordo 4, raccordo a compressione (scorrevole sullo stelo) 5, dado per raccordo e connessione filettata allentata |
|

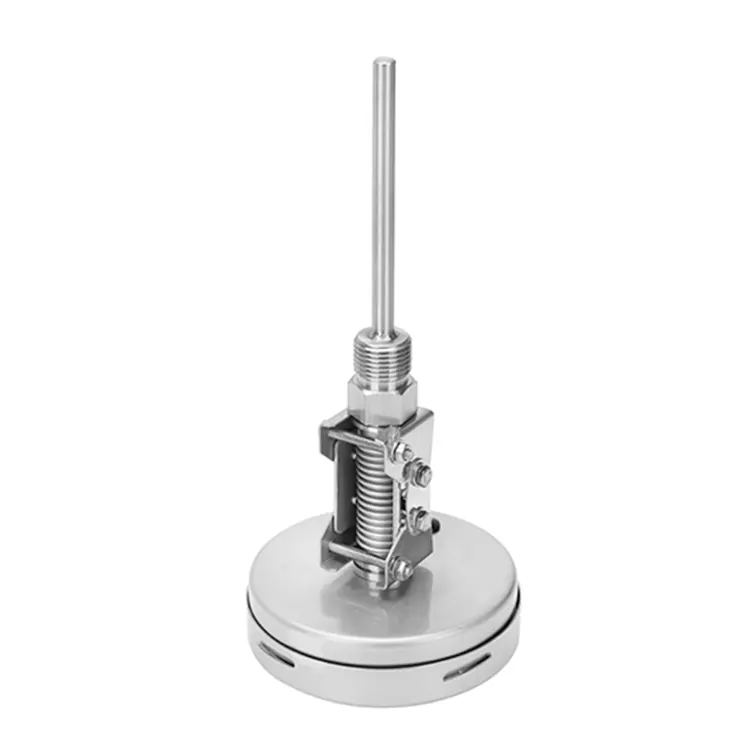

Versione con cassa e quadrante regolabili |
Girevole di 90° e ruotabile di 360° |
|
Unità (intervallo scala)
|
°C Opzione: °F ■ °C/°F (doppia scala) ■ °F/°C (doppia scala) |
|

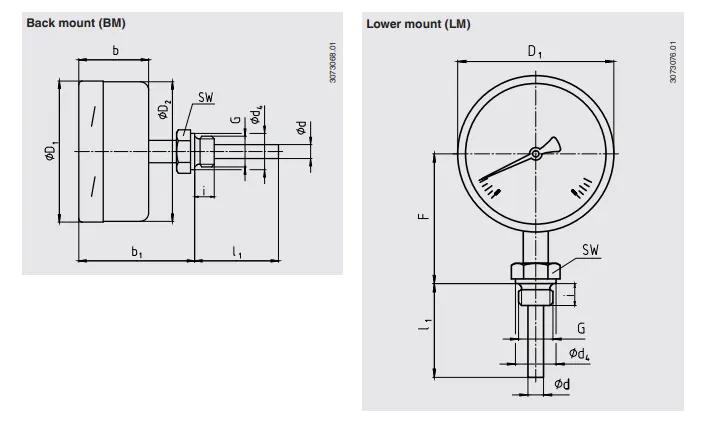

Connessione al processo
|
■ Liscia, senza filettatura ■ SOL ½ SI ■ ½ NPT ■ Sol ½ femmina ■ ½ NPT femmina ■M20×1,5 ■ M24 x 1,5 femmina altri su richiesta |
|
Precisione |
Classe 1 secondo EN13190 |
|
Il lavoro ha squillato |
Carico continuo (1 anno) Campo di misurazione (EN13190) Breve periodo (max. 24 ore) Intervallo scala (EN13190)
|
|
Diametro dello stelo |
6,35 mm Opzione: ■ 6mm ■ 8 mm ■ 10mm ■ 12 mm Altri su richiesta |
|
Lunghezza di inserimento L1 |
63...1.000mm La lunghezza minima/massima dipende dal campo di misurazione e dal diametro |
|
Finestra |
Vetro dello strumento DN 63: finestra in policarbonato Opzione: Vetro di sicurezza laminato, plastica trasparente antischegge |
|
Regolazione zero (opzione) |
Sul fondello, solo esterno per gambo e quadrante regolabili |
|
Smorzamento |
Senza Opzione: Con riempimento della cassa con glicerina/olio siliconico, fino a max. 250 °C (sulla sonda) |
|
Materiali bagnati |
Stelo, connessione al processo Acciaio inossidabile 304SS opzione: acciaio inossidabile 316L |
|
Materiali non bagnati |
Custodia, anello a baionetta Acciaio inossidabile 304SS (opzione: acciaio inossidabile 316L) |
|
Comporre |
Alluminio bianco, scritte nere |
|
Puntatore |
Alluminio, nero |
|
Protezione ingresso conforme a IEC/EN 60529 |
IP65 Opzione: ■IP66 ■ IP67 |
|
Temperature consentite |
Ambiente (nel caso) -40 ... +70 °C (con/senza liquido di riempimento) Opzione: ■ -50 ... +70 °C ■ -70 ... +60 °C |
|
Stoccaggio e trasporto |
-50...+70°C |
|
Pressione operativa consentita allo stelo |
massimo 25 bar, statico |
|
Intervallo di scala in ℃ |
Campo di misura in ℃ |
Spaziatura della scala in ℃ |
|
-40 … +60 |
-30 … +50 |
1 |
|
-40 … +80 |
-30 … +60 |
2 |
|
-40... +160 |
-30 … +140 |
2 |
|
-30...+50 |
-20...+40 |
1 |
|
-30...+70 |
-20...+60 |
1 |
|
-20… +60 |
-10… +50 |
1 |
|
-20… +80 |
-10… +70 |
1 |
|
-20… +100 |
0… +80 |
2 |
|
-20… +120 |
0… +100 |
2 |
|
-20… +140 |
0… +120 |
2 |
|
-10… +50 |
0... 40 |
1 |
|
0…60 |
10…50 |
1 |
|
0…80 |
10…70 |
1 |
|
0... 100 |
10…90 |
1 |
|
0... 120 |
10…110 |
2 |
|
0... 150 |
20... 130 |
2 |
|
0... 160 |
20…140 |
2 |
|
0... 200 |
20…180 |
2 |
|
0... 250 |
30... 220 |
2 |
|
0... 300 |
30...270 |
5 |
|
0...400 |
50...350 |
5 |
|
0... 500 |
50...450 |
5 |
|
0…600 |
100... 500 |
5 |

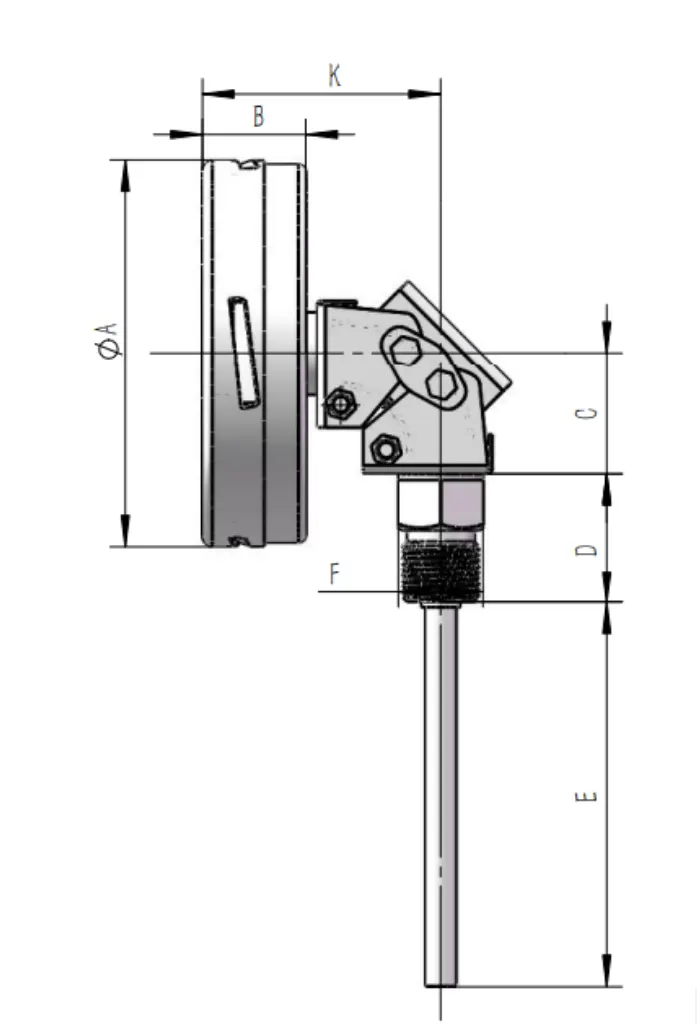

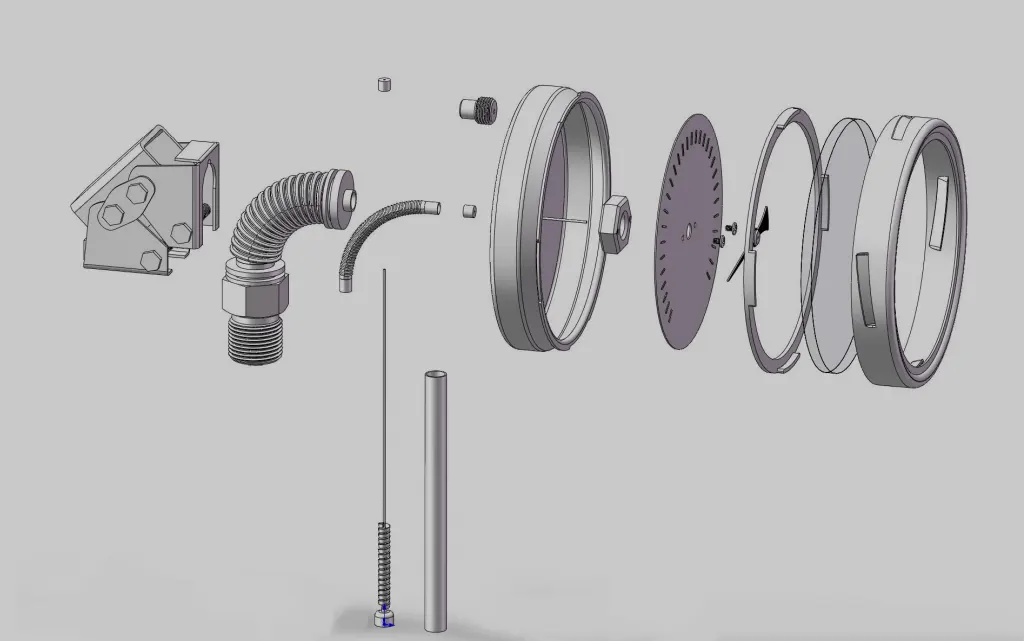

Versione con gambo e quadrante regolabili
