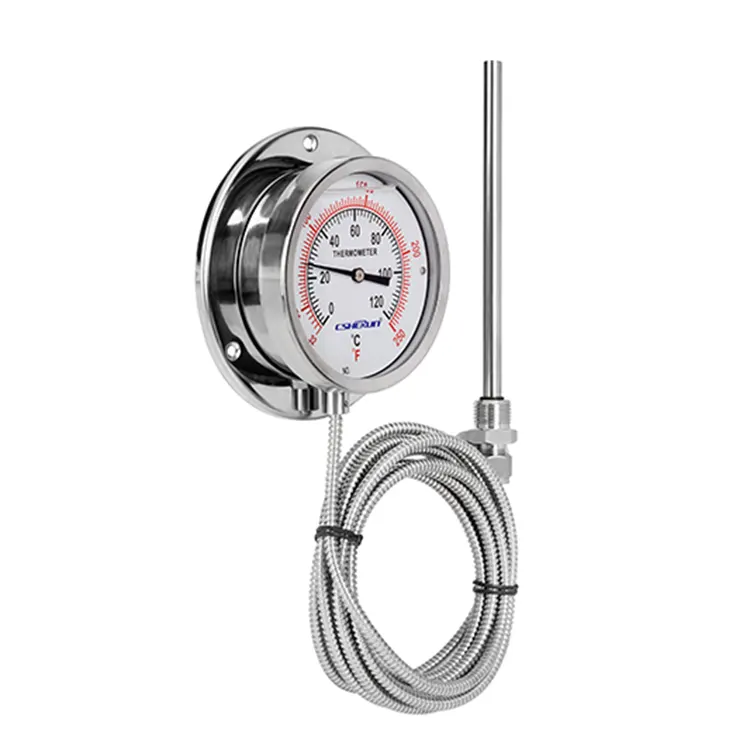

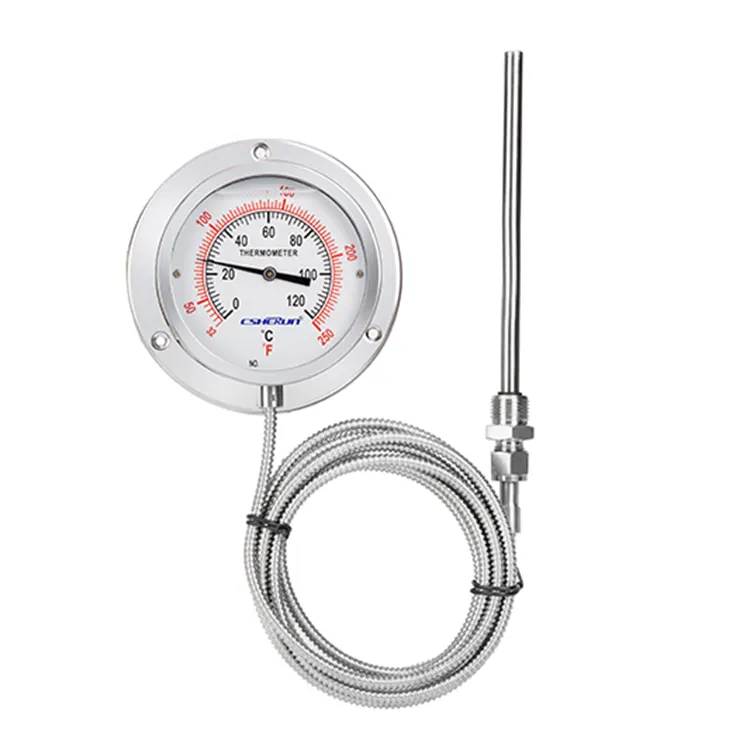

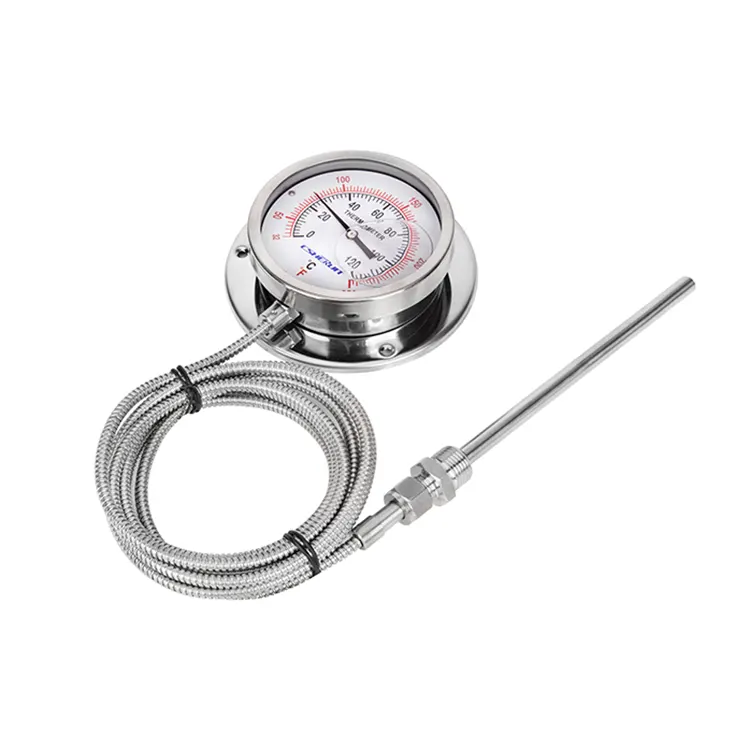

Indicatore di temperatura del tipo di pressione

Progetto

Principio di misura

Sistema a tubo Bourdon

Dimensione nominale in mm

63, 100, 150

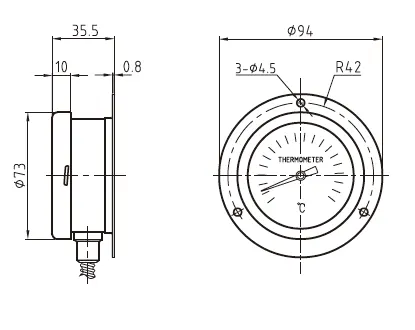

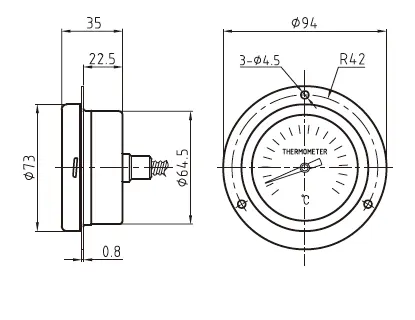

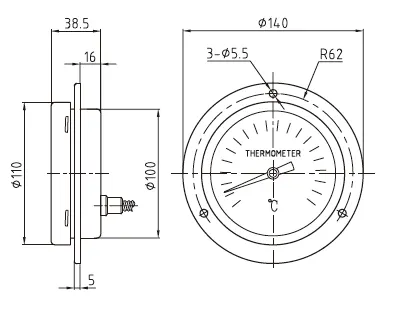

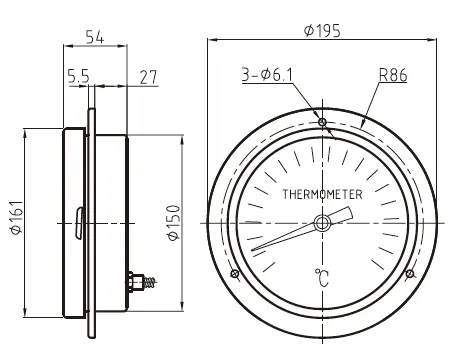

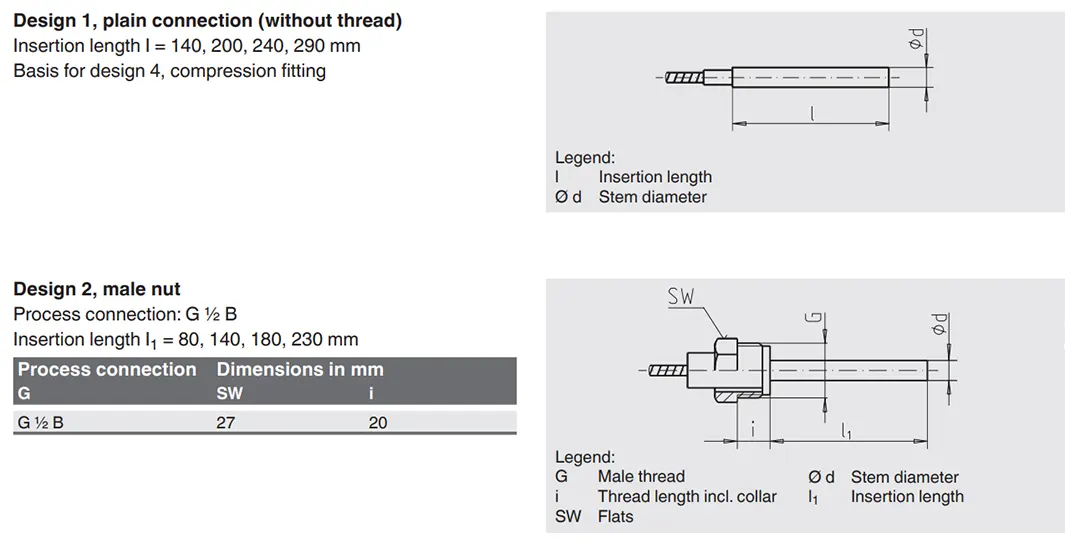

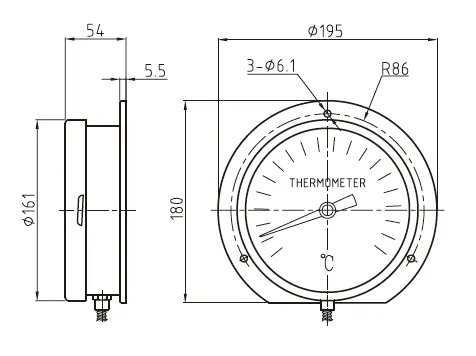

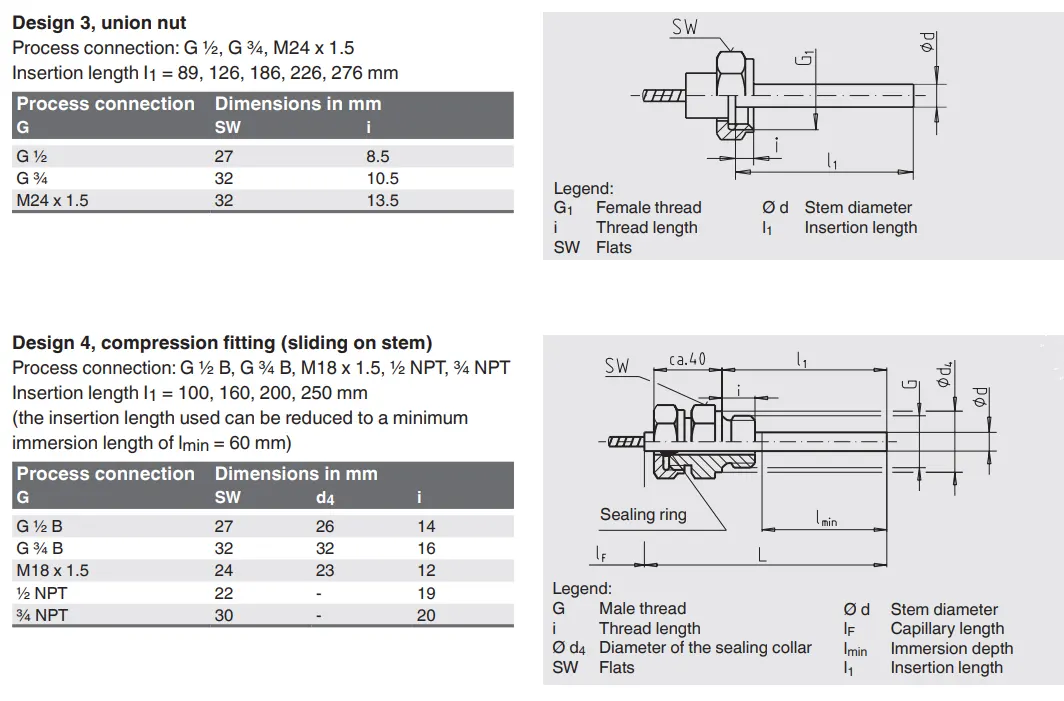

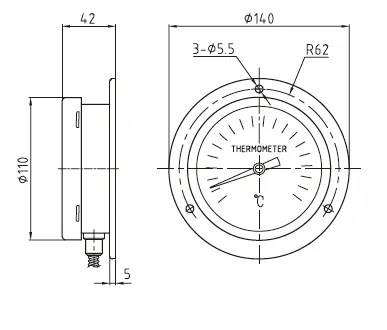

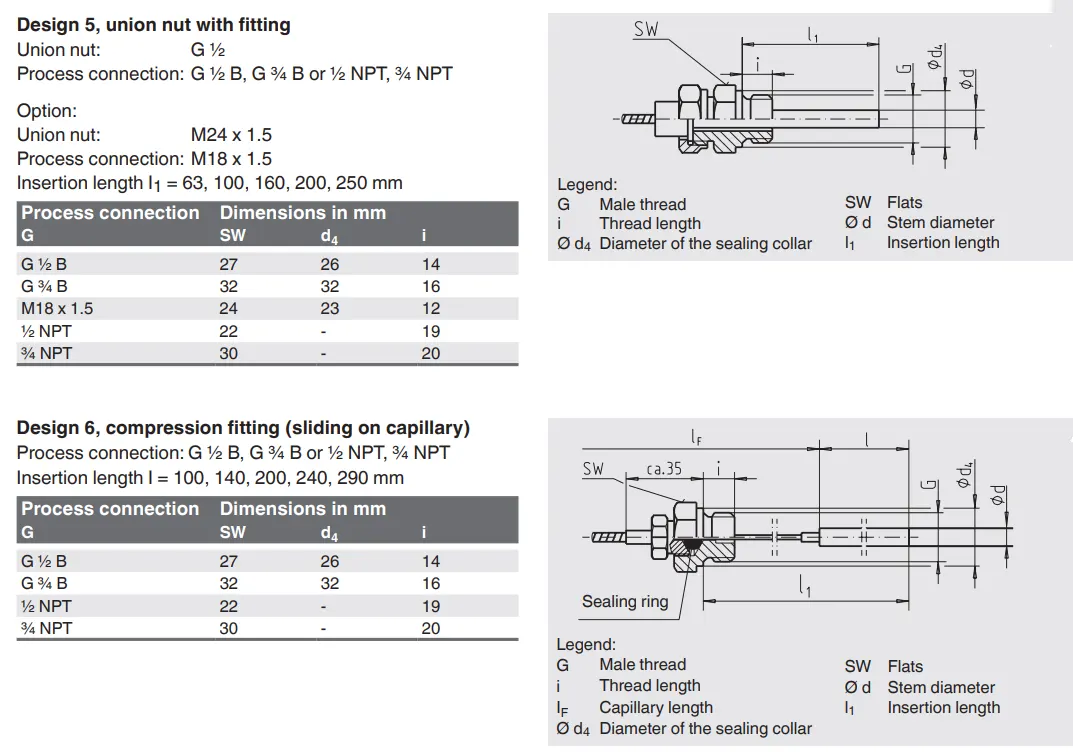

Progettazione della connessione

1, stelo liscio (senza filettatura)

2, dado maschio

3, dado per raccordo

4, raccordo a compressione (scorrevole sullo stelo)

5, dado di raccordo con raccordo

6, raccordo a compressione (scorrevole sul capillare)

Unità (intervallo scala)

°C

Opzione:

°F

■ °C/°F (doppia scala)

■ °F/°C (doppia scala)

Connessione al processo

■ Liscia, senza filettatura

■ SOL ½ SI

■ ½ NPT

■ Sol ½ femmina

■ ½ NPT femmina

■M20×1,5

■ M24 x 1,5 femmina

altri su richiesta

Classe di precisione

Classe 2

Diametro dello stelo

8 mm, acciaio inossidabile 316L

Opzione

■ 6 mm

■ 6,35 mm

■ 8 mm

■ 10mm

■ 12 mm

Altri su richiesta

Cassa, anello della lunetta

Acciaio inossidabile 304

Opzione:

Acciaio inossidabile 316L

Connessione

Acciaio inossidabile 316L

Finestra

Vetro dello strumento: 100, 150

Plastica trasparente: 63

Opzione:

Vetro di sicurezza laminato, plastica trasparente antischegge

Comporre

Alluminio bianco, scritte nere

Puntatore

Alluminio, nero

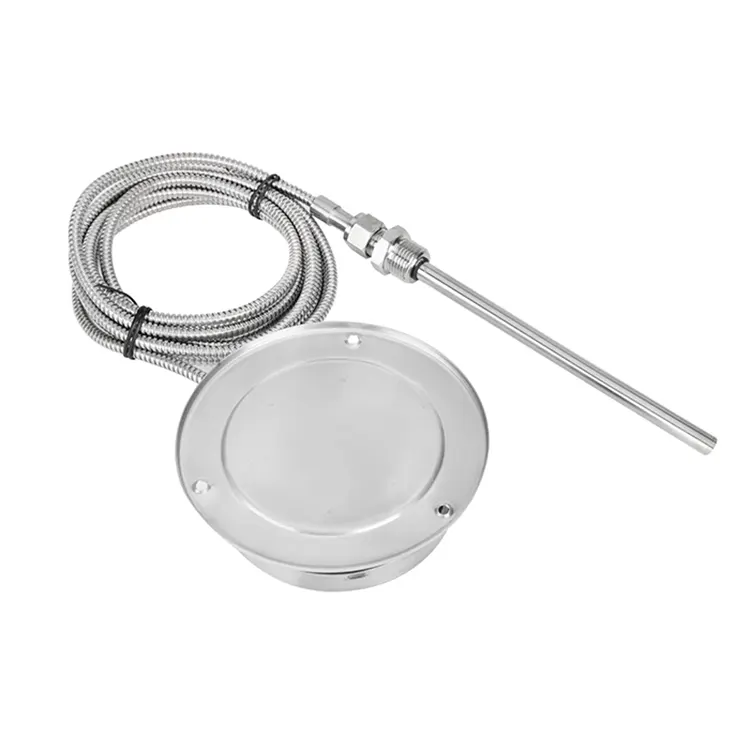

Ingresso capillare

Dietro o in basso

Capillare

Lunghezza su specifica del cliente (max. 10 m), Ø 2 mm, acciaio inox 1.4571, raggio di curvatura non inferiore a 6 mm

Operazione consentita premere sullo stelo

25 bar massimo, statico

Protezione dall'ingresso

IP65 secondo IEC 60259/IEC 529

Condizioni operative

Intervallo di temperatura ambiente (sul case)

0...+40°Cmassimo. (altri su richiesta)

Intervallo di temperatura di conservazione

Senza smorzamento liquido                                       *** -50 ... +70 °C

con bagnatura liquida compatibile con gli alimenti                     *** -20 ... +60 °C

Con bagnatura a liquido                                          *** -50 ... +60 °C

Intervallo di scala in ℃

Campo di misura in ℃

Spaziatura della scala in ℃

-60 … +40

-50 … +30

1

-40 … +60

-30 … +50

1

-30...+50

-20...+40

1

-20… +60

-10… +50

1

-20… +80

-10… +70

1

0…60

10…50

1

0…80

10…70

1

0... 100

10…90

1

0... 120

10…110

2

0... 160

20…140

2

0... 200

20…180

2

0... 250

30... 220

5

0... 300

30...270

10

0...400

50...350

10
