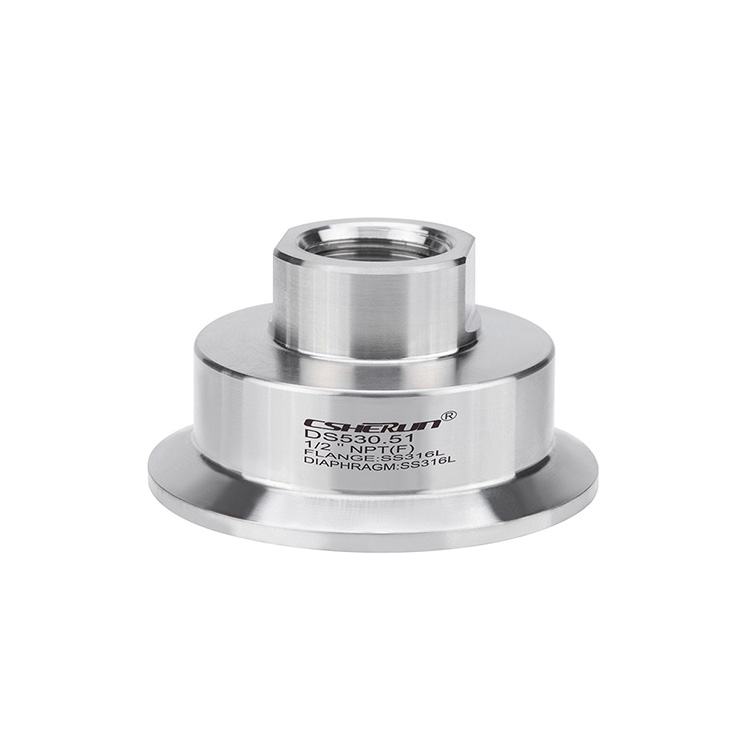

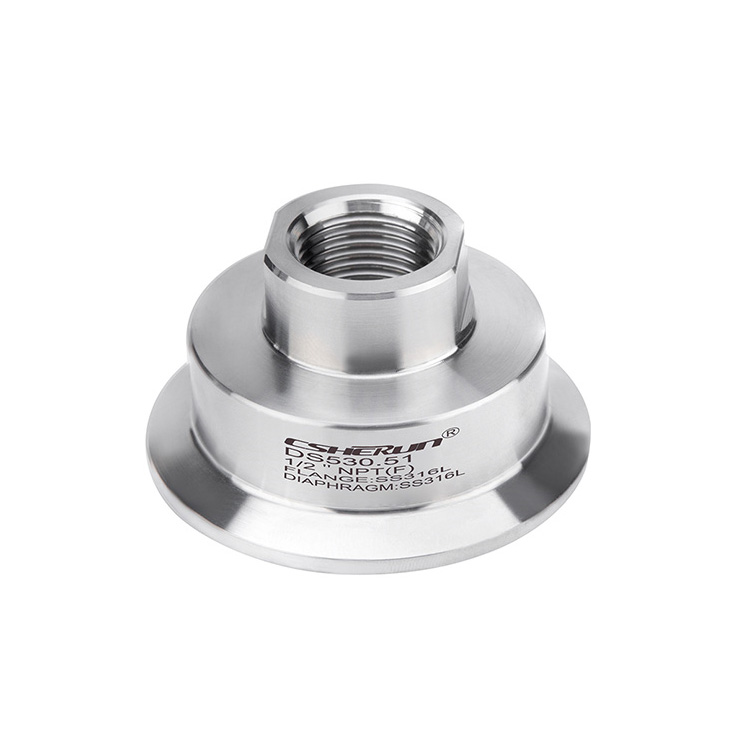

Sigillo diaframma con connessione sterile, connessione asettica per DIN 11864

Model:DS530.51

Applicazioni● Applicazioni sanitarie● Produzione di cibo e bevande● Industria farmaceutica, industria biotecnologica, produzione di ingredienti attivi● Produzione di materiali di base asettici nel settore chimicoCaratteristiche speciali● Pulizia rapida, senza residui● Adatto per SIP e CIP● EHEDG cer......

Invia richiesta

Descrizione del prodotto

Applicazioni

● Applicazioni sanitarie

● Produzione di cibo e bevande

● Industria farmaceutica, industria biotecnologica, produzione di ingredienti attivi

● Produzione di materiali di base asettici nel settore chimico

Caratteristiche speciali

● Pulizia rapida, senza residui

● Adatto per SIP e CIP

● EHEDG certificato e conforme 3-A

● Design igienico certificato

Specifiche

Modello DS551.36	Standard	Opzione
Intervallo di pressione
Connessione filettata per DIN 11864-1	■ 0… 0,6 bar a 0… 40 bar [0… 8.7 psi a 0… 580 psi] (a DN 40) ■ 0… 0,6 bar a 0… 25 bar [0… 8.7 psi a 0… 363 psi] (da DN 50)
Collegamento della flangia per DIN 11864-2	■ 0… 0,6 bar a 0… 25 bar [0… 8.7 psi a 0… 363 psi] (a DN 40) ■ 0… 0,6 bar a 0… 16 bar [0… 8.7 psi a 0… 232 psi] (da DN 50)
Collegamento per morsetti per DIN 11864-3 ²⁾	■ 0… 0,6 bar a 0… 40 bar [0… 8.7 psi a 0… 580 psi] (a DN 40) ■ 0… 0,6 bar a 0… 25 bar [0… 8.7 psi a 0… 363 psi] (a DN 65) ■ 0… 0,6 bar a 0… 16 bar [0… 8.7 psi a 0… 232 psi] (da DN 80)
Livello di pulizia delle parti bagnate	Livello F (<1.000 mg/m2)	■ Livello D e ISO 15001 (ISO 15001 (<220 mg/m2) ■ Olio e grasso libero per ASTM G93-03 Livello C e ISO 15001 (<66 mg/m2)
Origine delle parti bagnate	Internazionale	Io, Ch, usa
Rugosità superficiale delle parti bagnate	RA ≤ 0,76 μM [30 μin] per ASME BPE SF3 (ad eccezione della cucitura della saldatura)	RA ≤ 0,38 μM [15 μin] per ASME BPE SF4, solo con superficie elettropolistica (ad eccezione della cucitura della saldatura)
Connessione allo strumento di misurazione	Adattatore assiale	Adattatore assiale con filo femminile G ½, g ¼, ½ npt o ¼ npt
Tipo di montaggio	Montaggio diretto	■ Capillare ■ Elemento di raffreddamento
Versione per nace	---	■ MR 0175 ■ MR 0103
Servizio di vuoto	Servizio di base	■ Servizio premium ■ Servizio avanzato
Staffa di montaggio dello strumento (solo per l'opzione capillare)	---	■ Form H per DIN 16281, 100 mm, alluminio, nero ■ Form H per DIN 16281, 100 mm, acciaio inossidabile ■ Staffa per il montaggio del tubo, per tubo Ø 20 ... 80 mm, acciaio (vedere la scheda dati AC 09.07)

Combinazioni di materiali

Numero di sigillo del diaframma	Parti bagnate
Acciaio inossidabile 1.4435 (316L)	Acciaio inossidabile 1.4435 (316L)
Acciaio inossidabile 1.4435 (316L) ， elettropolopoli	Acciaio inossidabile 1.4435 (316L) ， elettropolopoli
Acciaio inossidabile 1.4539 (904L)	Acciaio inossidabile 1.4539 (904L)
Hastelloy C22 (2.4602)	Hastelloy C22 (2.4602)
Hastelloy C276 (2.4819)	Hastelloy C276 (2.4819)

Ulteriori combinazioni di materiali per temperature di processo speciali su richiesta

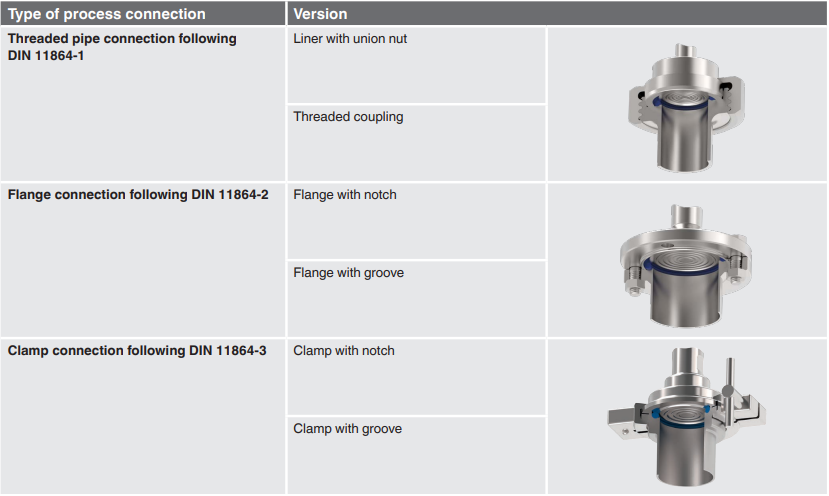

Collegamenti asettici per DIN 11864 Forma a

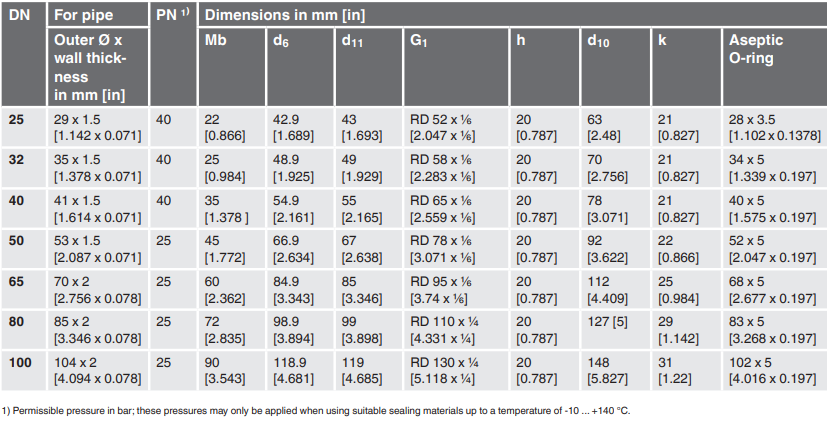

Dimensioni in mm [in]

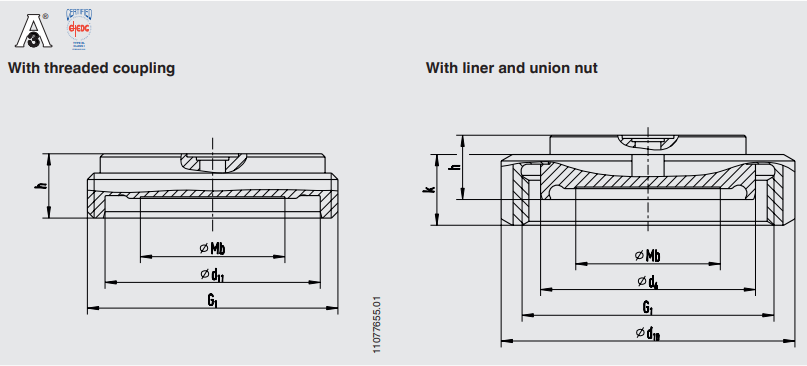

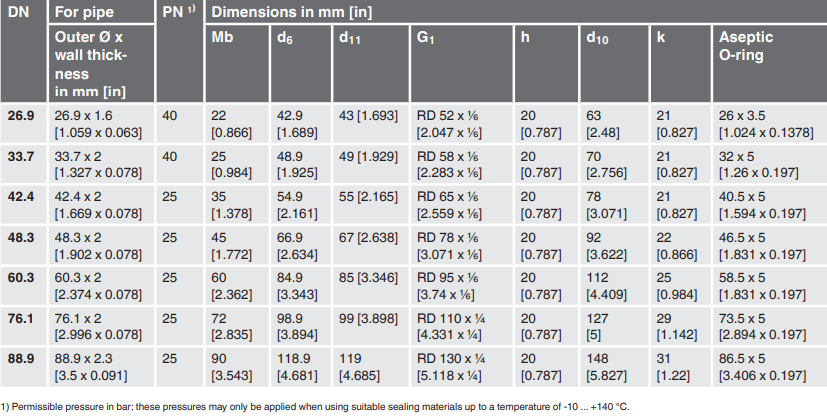

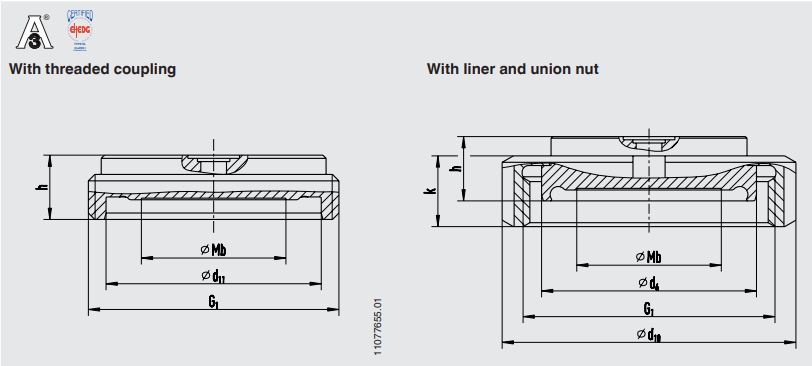

Collegamento del tubo filettato asettico DIN 11864-1

Tipo di connessione di processo: connessione a filo filettata asettico per DIN 11864-1 Forma A

Standard del tubo: tubi per DIN 11866 Row A o Din 11850 Row 2

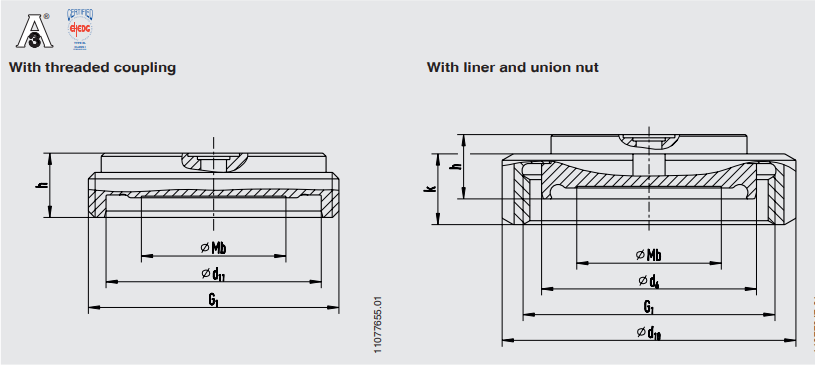

Collegamento del tubo filettato asettico DIN 11864-1

Tipo di connessione di processo: connessione a filo filettata asettico per DIN 11864-1 Forma A

Standard del tubo: tubi per DIN 11866 ROW B o DIN ISO 1127 ROW 1

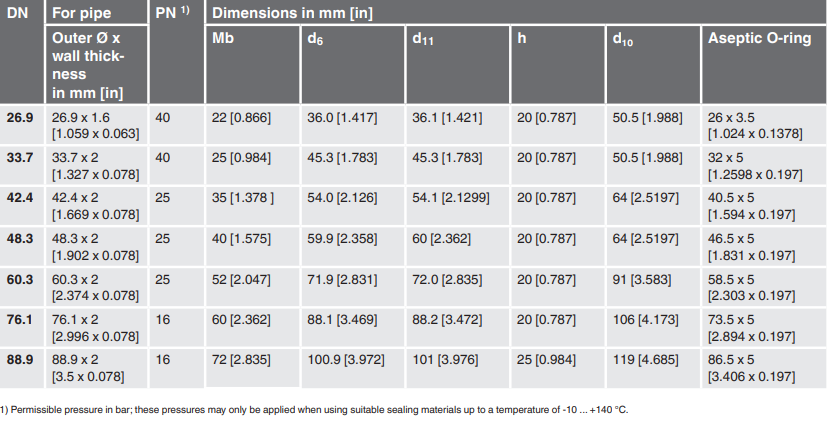

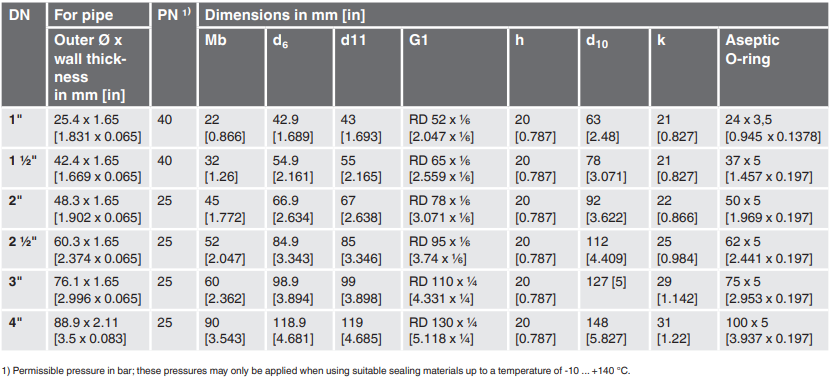

Collegamento del tubo filettato asettico DIN 11864-1

Tipo di connessione di processo: connessione a filo filettata asettico per DIN 11864-1 Forma A

Standard del tubo: tubi per DIN 11866 ROW C o ASME BPE 1997

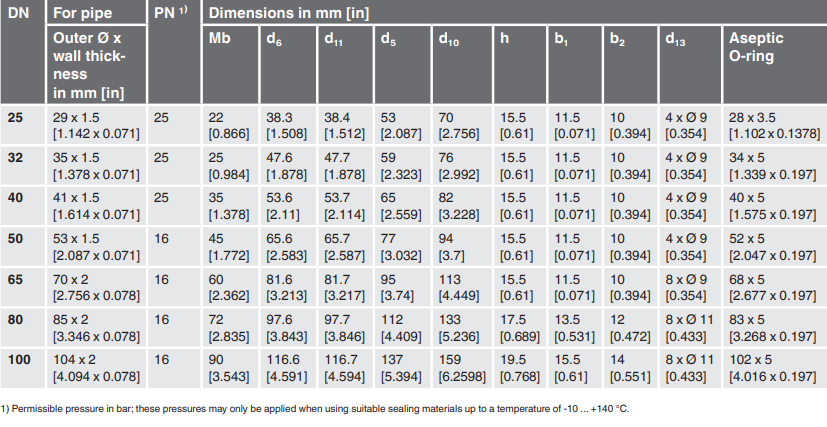

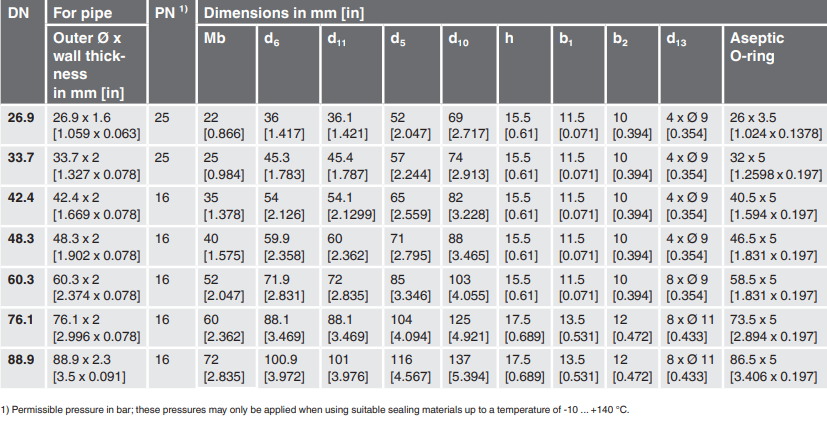

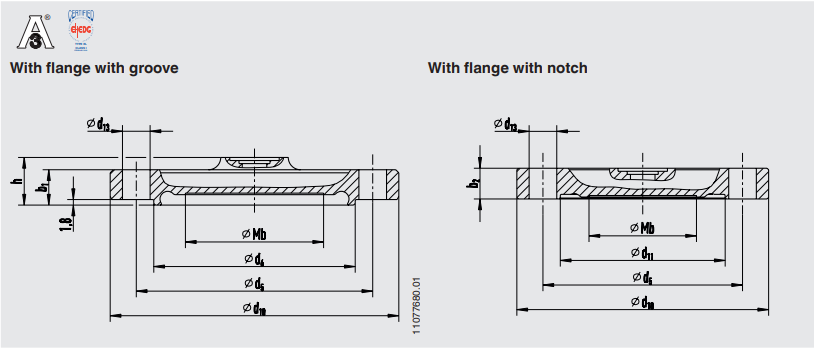

Collegamento alla flangia asettico DIN 11864-2

Tipo di connessione di processo: connessione alla flangia asettica per DIN 11864-2 FORMA A

Standard del tubo: tubi per DIN 11866 Row A o Din 11850 Row 2

Collegamento alla flangia asettico DIN 11864-2

Tipo di connessione di processo: connessione alla flangia asettica per DIN 11864-2 FORMA A

Standard del tubo: tubi per DIN 11866 ROW B o DIN ISO 1127 ROW 1

Collegamento alla flangia asettico DIN 11864-2

Tipo di connessione di processo: connessione alla flangia asettica per DIN 11864-2 FORMA A

Standard del tubo: tubi per DIN 11866 ROW C o ASME BPE 1997

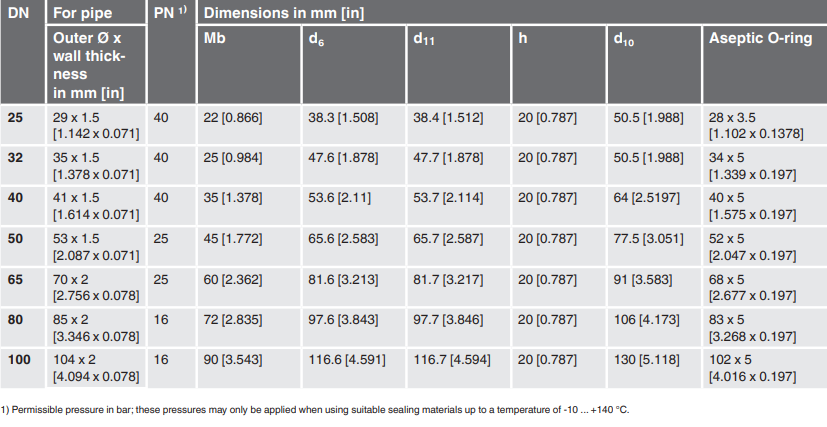

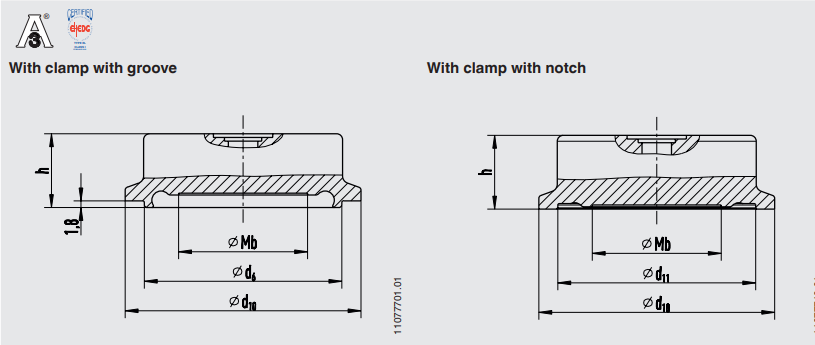

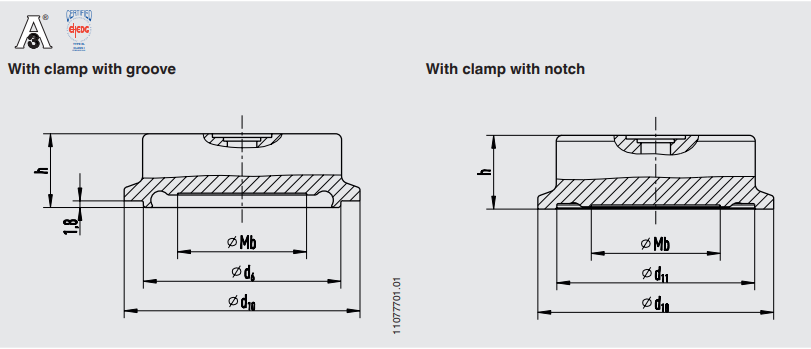

Connessione a un morsetto asettico DIN 11864-3

Tipo di connessione di processo: connessione a un morsetto asettico DIN 11864-3 Form A

Standard del tubo: tubi per DIN 11866 Row A o Din 11850 Row 2

Connessione a un morsetto asettico DIN 11864-3

Tipo di connessione di processo: connessione a un morsetto asettico DIN 11864-3 Form A

Standard del tubo: tubi per DIN 11866 ROW B o DIN ISO 1127 ROW 1

Connessione a un morsetto asettico DIN 11864-3

Tipo di connessione di processo: connessione a un morsetto asettico DIN 11864-3 Form A

Standard del tubo: tubi per DIN 11866 ROW C o ASME BPE 1997

Sigillo diaframma:

Diaframmata Diafragm Modello / Connessione di processo (tipo e specifica della connessione di processo) / Materiale (corpo base, diaframma) / rugosità superficiale delle parti / connessione bagnata allo strumento di misurazione / livello di pulizia delle parti bagnate / origine delle parti bagnate / certificati

Sistema di tenuta del diaframma:

Diafragm Modello di tenuta / Connessione di processo (tipo di connessione di processo, standard del tubo, dimensione del tubo) / materiale (corpo base, diaframma) / rugosità superficiale delle parti bagnate / strumento di tenuta / misurazione (scheda acustica) / montaggio (montaggio diretto, elemento di raffreddamento, capillare) / min. e max. Temperatura / min di processo. e max. Temperatura ambiente / Servizio sotto vuoto / Fluido di riempimento del sistema / Certificati / Differenza di altezza / Livello di pulizia delle parti bagnate / Origine delle parti bagnate / Staffa di montaggio dello strumento
