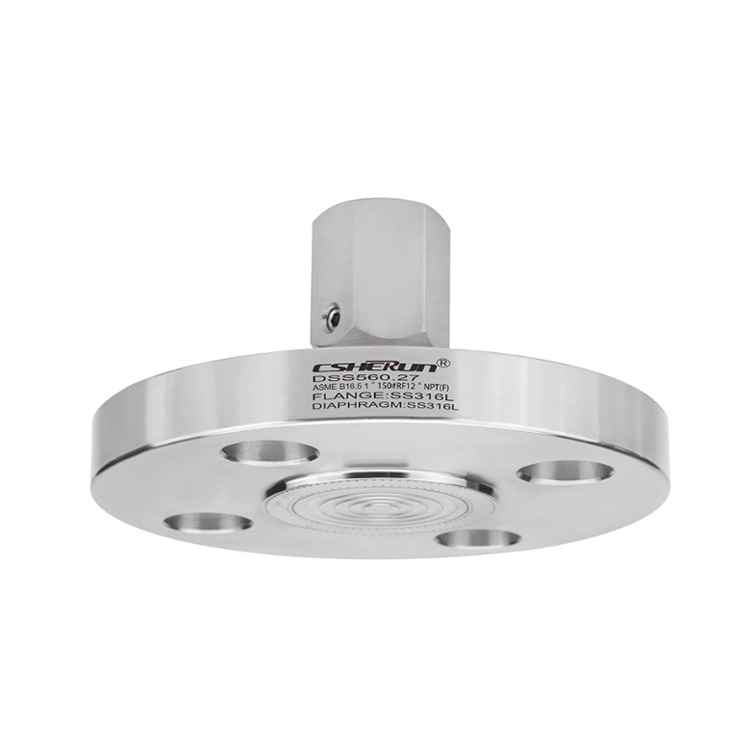

Sigillo diapragm con connessione flangia

Presentazione del sigillo diapragm con connessione flangia- Modello DS560.27: la soluzione definitiva per la misurazione della pressione in ambienti difficili

Il modello DS560.27 Diaphragm Seal è dotato di una connessione alla flangia che consente una facile installazione e integrazione nei sistemi di processo esistenti. I suoi solidi materiali di costruzione e di alta qualità garantiscono prestazioni e durata di lunga durata, rendendolo una scelta ideale per una vasta gamma di applicazioni industriali.

Il design del diaframma a filo del sigillo diapragm con connessione alla flangia riduce al minimo il rischio di accumulo e intasamento dei media, fornendo una misurazione della pressione pulita e accurata. Questa funzione è particolarmente utile nelle applicazioni che coinvolgono supporti viscosi o carichi di particelle, garantendo che le misurazioni della pressione non siano compromesse dall'accumulo di media.

Come produttore affidabile di sigilli per diaframmi, ci impegniamo a fornire prodotti di alta qualità e un servizio clienti eccezionale. Il sigillo diapragm con connessione alla flangia progettata e prodotta per soddisfare i rigorosi standard del settore industriale, garantendo affidabilità e accuratezza nelle esigenze di misurazione della pressione.

Che tu sia nel settore petrolifero e del gas, della produzione chimica, della generazione di energia o del trattamento delle acque, il sigillo diapragm con connessione alla flangia- Modello DS560.27- è la soluzione di riferimento per la misurazione della pressione in ambienti difficili. Contattaci oggi per saperne di più prodotti e servizi Cina Csherun.

Applicazioni

● Aggressivo, altamente viscoso, cristallizzante o media caldi

● Industria di processo

● Building e automazione delle macchine

Caratteristiche speciali

● Flangia con diaframma saldato a filo

● Standard comuni e larghezze nominali disponibile

● ampia varietà di materiali diversi e combinazioni di materiali

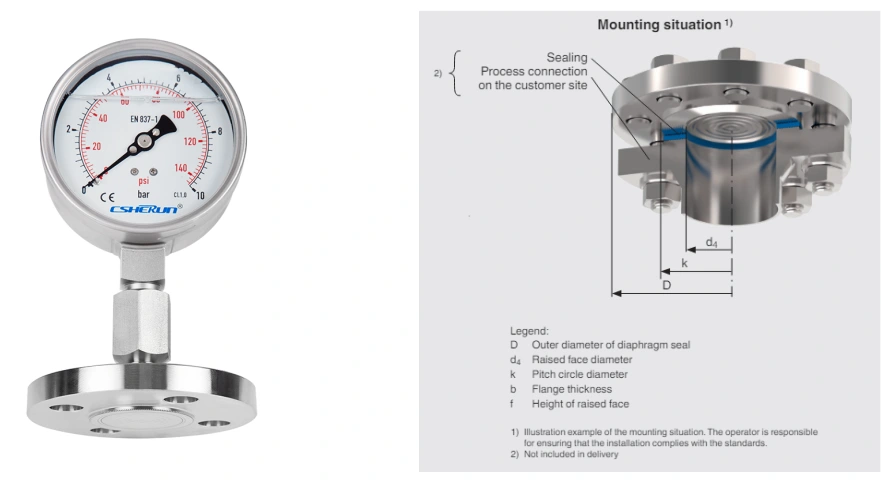

Esempio di installazione

Modello DSS560 con manometro a pressione direttamente

Sistema di tenuta del diaframma

I sistemi di tenuta del diaframma sono montati su connessioni esistenti, che sono saldati a una conduttura, un reattore di processo o un serbatoio. Un diaframma fatto del materiale appropriato separa il mezzo dallo strumento di misurazione. Lo spazio interno tra il diaframma e lo strumento di misurazione è completamente riempito con un fluido di riempimento del sistema.

Elemento di misurazione

La pressione del mezzo viene trasferita tramite il diaframma elastico al fluido di riempimento del sistema e quindi sullo strumento di misurazione. Un sigillo diaframma e i suoi componenti sono perfettamente abbinati tra loro per garantire una misurazione affidabile.

Tipo di montaggio

Il montaggio della tenuta del diaframma agli strumenti di misurazione può essere effettuato tramite una connessione diretta, per temperature elevate tramite un elemento di raffreddamento o tramite un capillare flessibile.

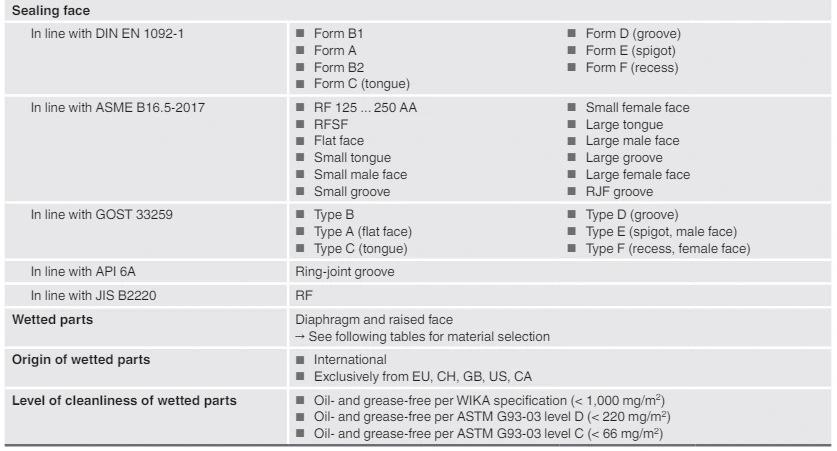

Specifiche

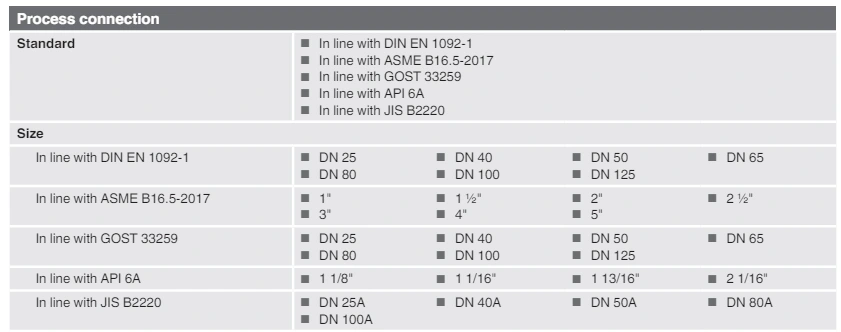

Altre connessioni di processo su richiesta

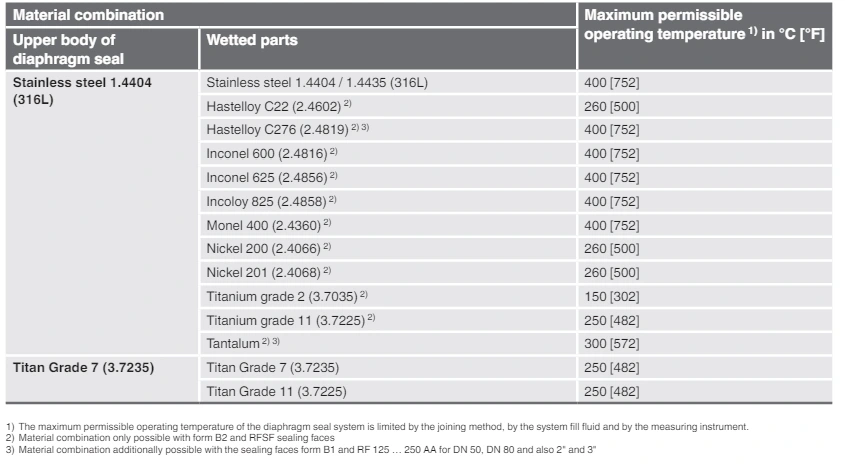

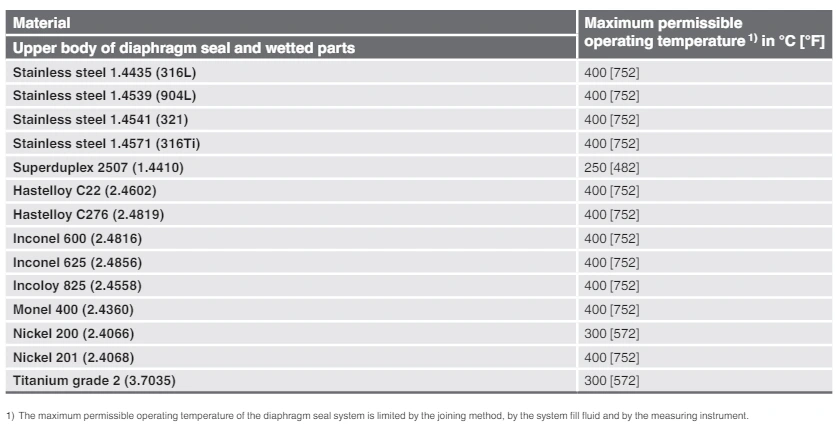

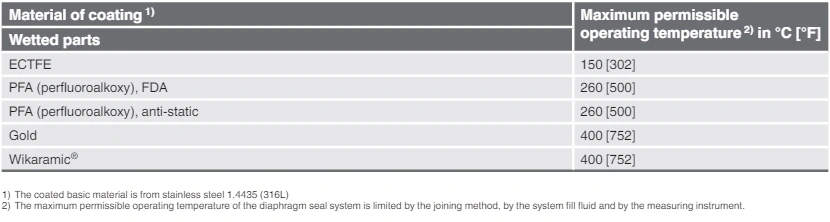

Ulteriori materiali per temperature di processo speciali su richiesta.

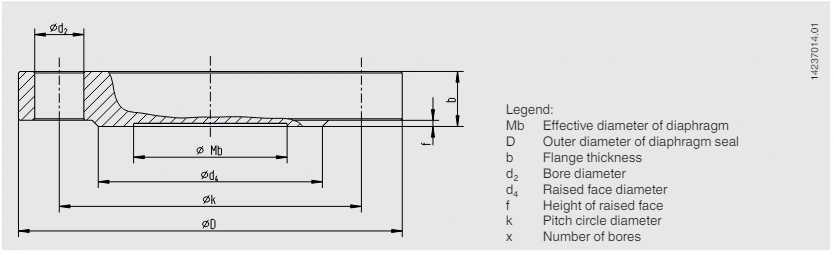

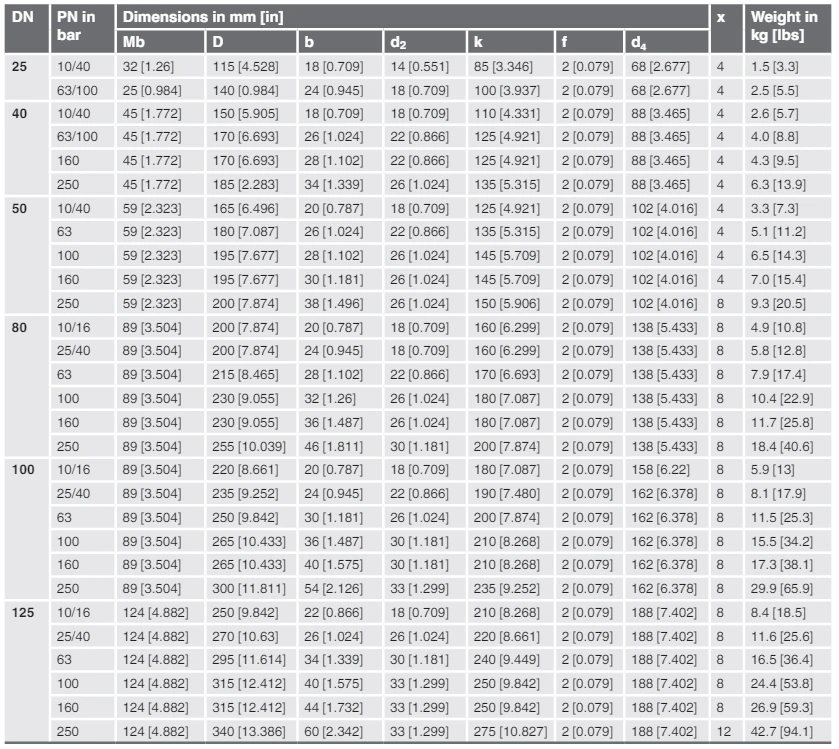

Dimensioni in mm [in]

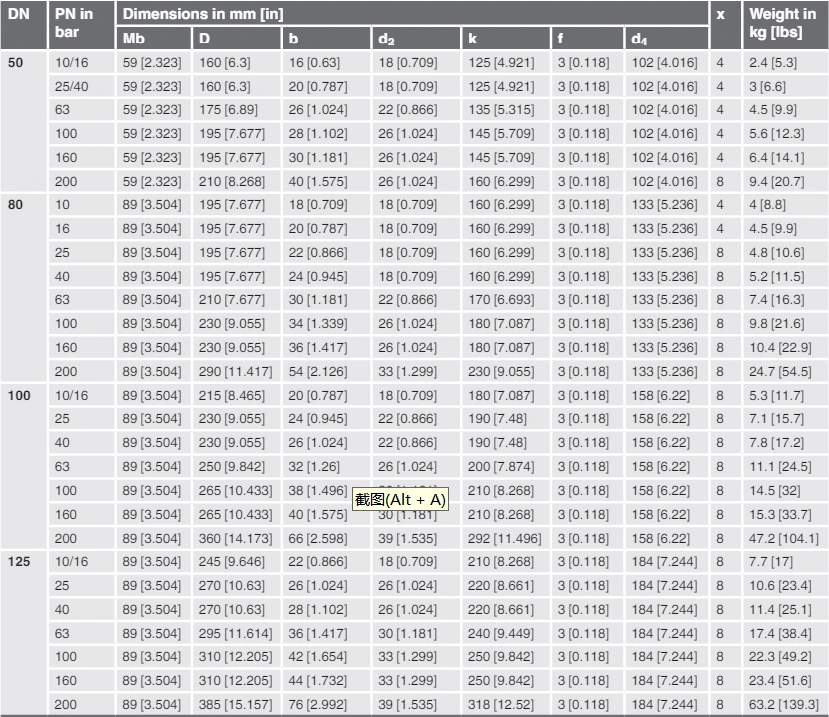

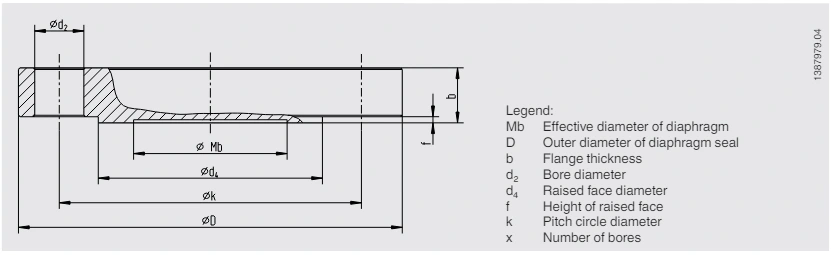

Collegamento della flangia in linea con Din EN 1092-1, forma B

Ulteriori dimensioni e pressioni nominali più elevate su richiesta

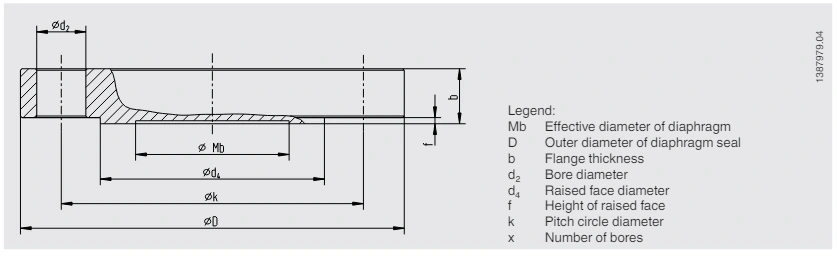

Dimensioni in mm [in]

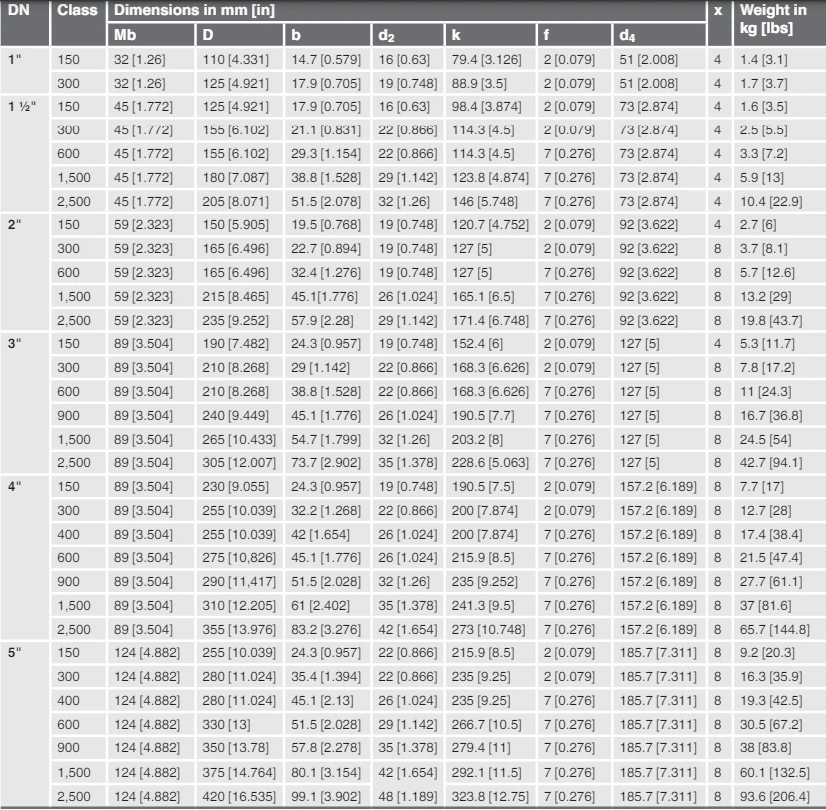

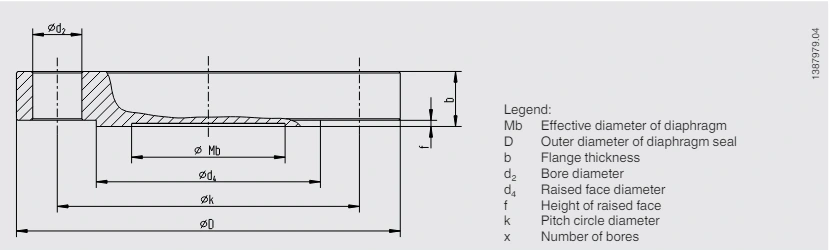

Collegamento della flangia in linea con ASME B16.5-2017, RF

Collegamento della flangia in linea con Gost 33259, tipo B

Ulteriori dimensioni e pressioni nominali più elevate su richiesta

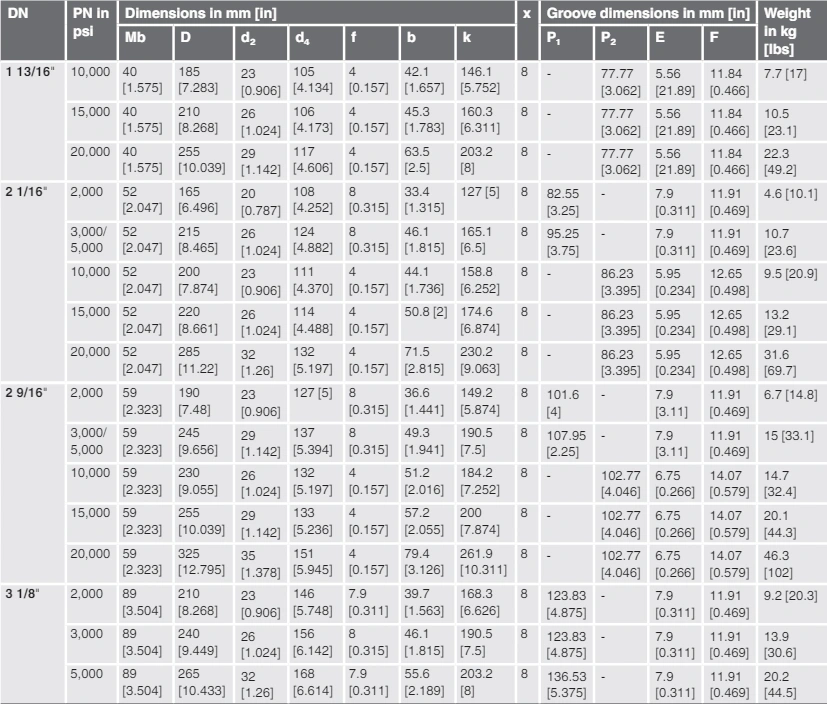

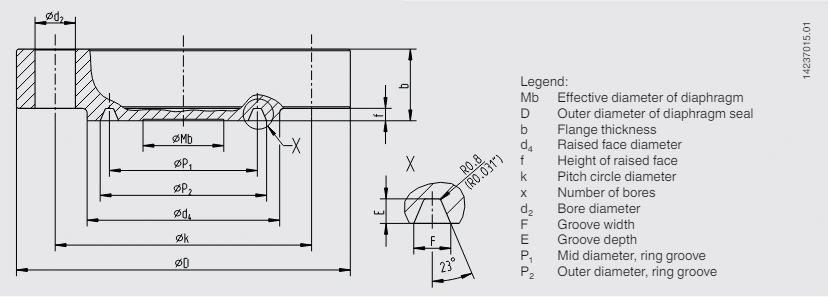

Collegamento della flangia in linea con API 6A, scanalatura dell'anello

Ulteriori dimensioni e pressioni nominali più elevate su richiesta

Collegamento della flangia in linea con JIS B 2220, RF

Ulteriori dimensioni e pressioni nominali più elevate su richiesta

Sigillo diaframma:

Modello di guarnizione diaframma / Collegamento di processo (standard, dimensione della flangia, pressione nominale, faccia di tenuta) / combinazione di materiale (parte superiore del corpo del diaframma, parti bagnate) / livello di pulizia delle parti bagnate / origine delle parti bagnate / design per mura / connessione allo strumento di misurazione / certificati di lavaggio

Sistema di tenuta del diaframma:

Modello di guarnizione diaframma / Modello dello strumento di misurazione della pressione (per scheda tecnica) / montaggio (montaggio diretto, elemento di raffreddamento, combinazione di materiale capillare) (parte superiore della tenuta del diaframma, parti bagnate) / min. e max. Temperatura / min di processo. e max. Temperatura ambiente / Servizio sotto vuoto / Fluido di riempimento del sistema / Certificati / Differenza di altezza / Livello di pulizia delle parti bagnate / Origine delle parti / Design bagnato per NACE / SEAL di diaframma per il montaggio a Zona 0 / STRACKET MOUNTING STRUMENTO / CONNETTO DI PROCESS
