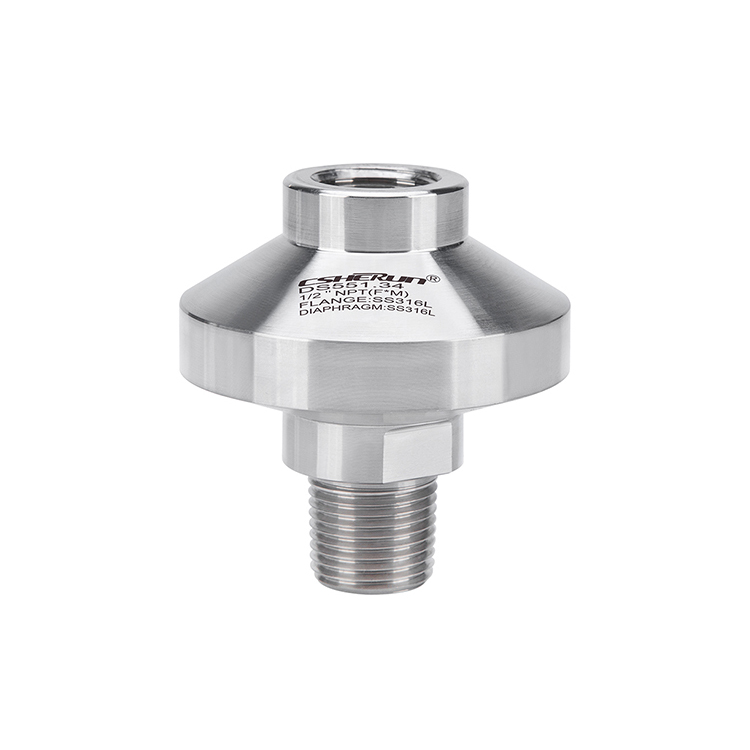

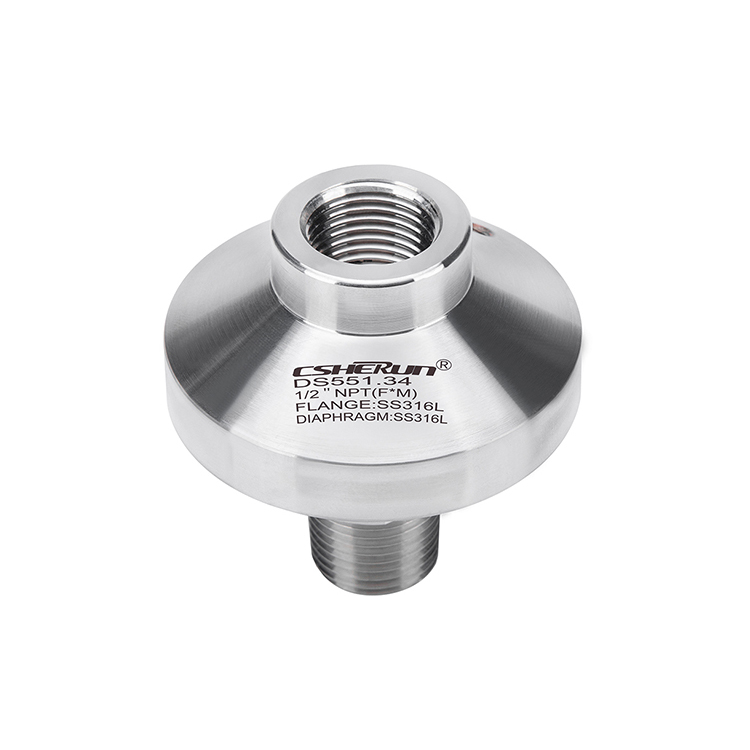

Sigillo diaframma con connessione filettata

Applicazioni

● Per mezzi aggressivi, caldi, corrosivi, pericolosi o tossici ecologici

● Industrie petrolifere e gas, chimiche e petrolchimiche

● Trattamento idrico

● Versatile nell'applicazione

Caratteristiche speciali

● Collegamento del processo con thread

● Versione con diaframma interno, parti di guarnizione del diaframma completamente saldate

● Grande selezione di connessioni e materiali di processo

● Collegamenti di lavaggio opzionalmente disponibili

● Possono essere raggiunte alte pressioni fino a 1.000 bar [14.500 psi]

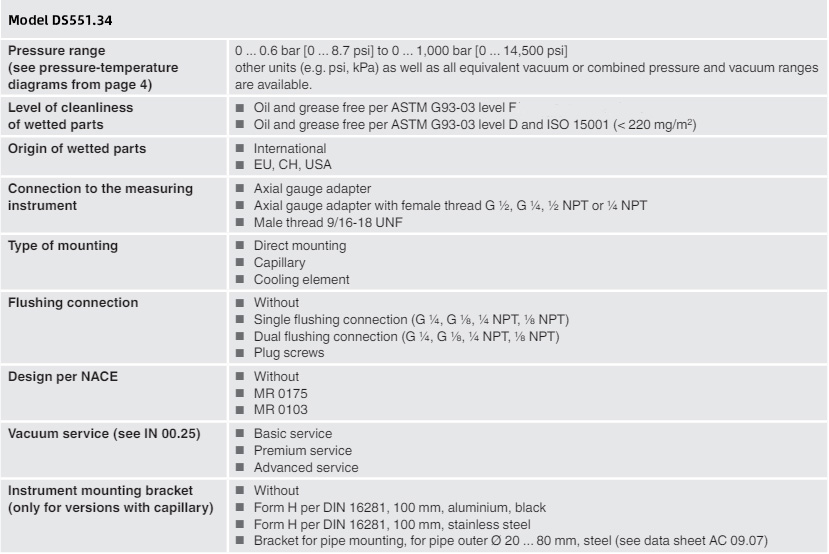

Specifiche

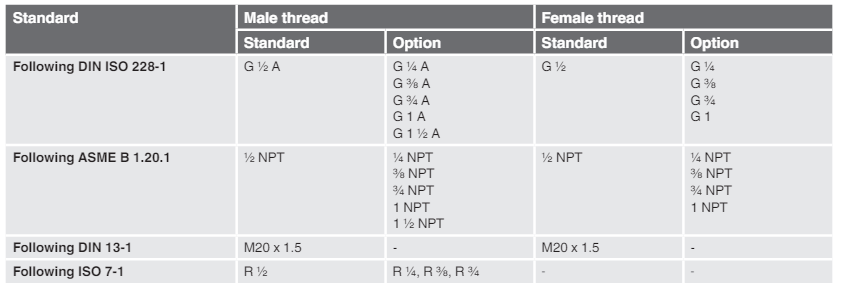

Connessione di processo

Altre connessioni di processo su richiesta

Pressione nominale ammissibile (PN)

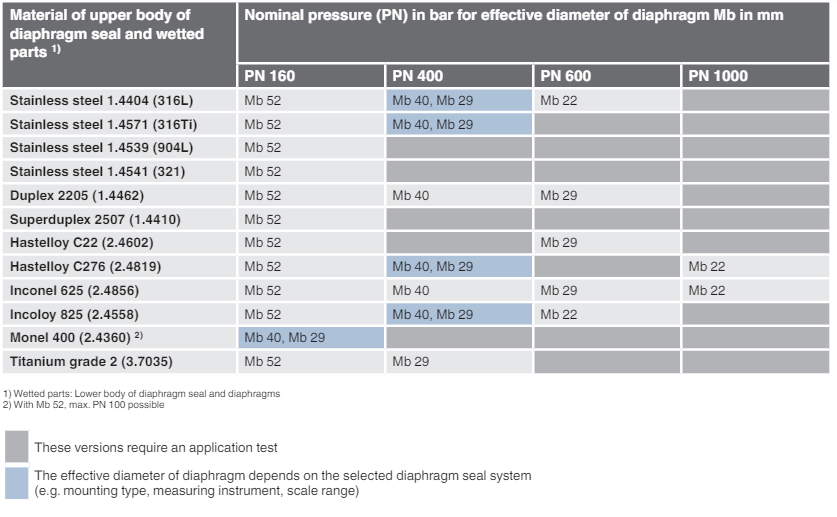

La pressione nominale consentita (PN) del sistema di tenuta del diaframma risulta dal materiale selezionato e dipende dal diametro del diaframma effettivo della tenuta del diaframma (vedere la tabella sotto). Inoltre, è necessario prendere in considerazione la valutazione di pressione/temperatura consentita. Per i diagrammi rilevanti per la temperatura di pressione.

La temperatura di processo massima consentita del sistema di tenuta del diaframma è inoltre limitata dal metodo di giunzione, dal fluido di riempimento del sistema e dallo strumento di misurazione.

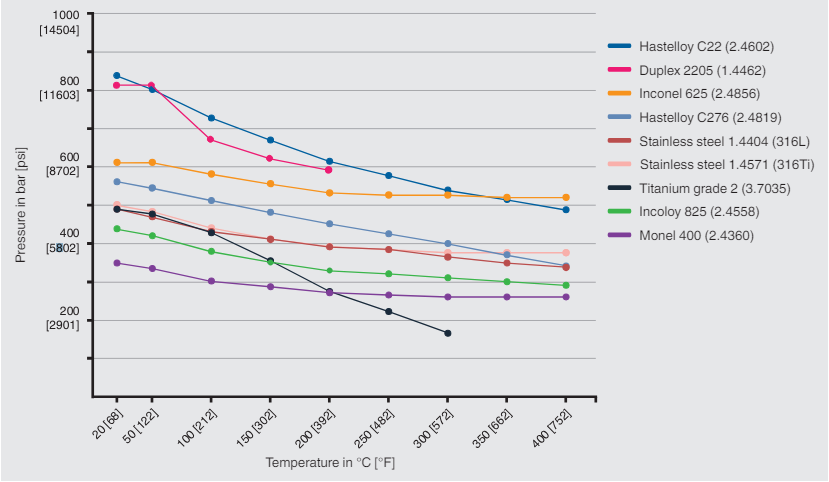

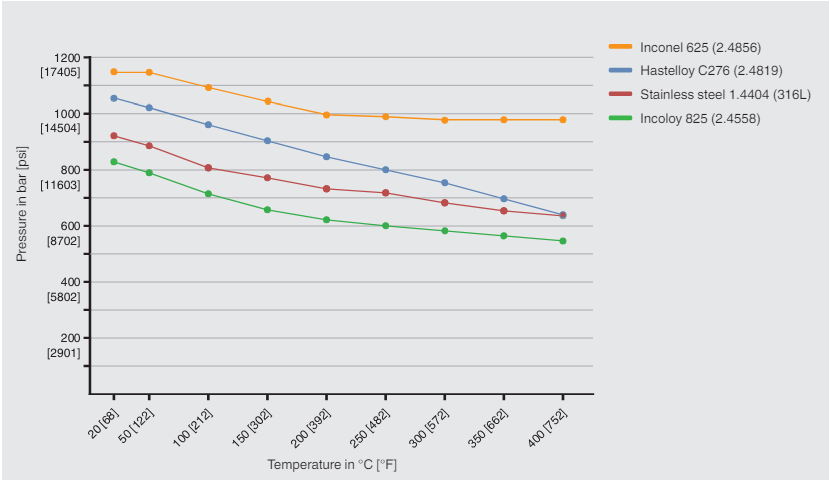

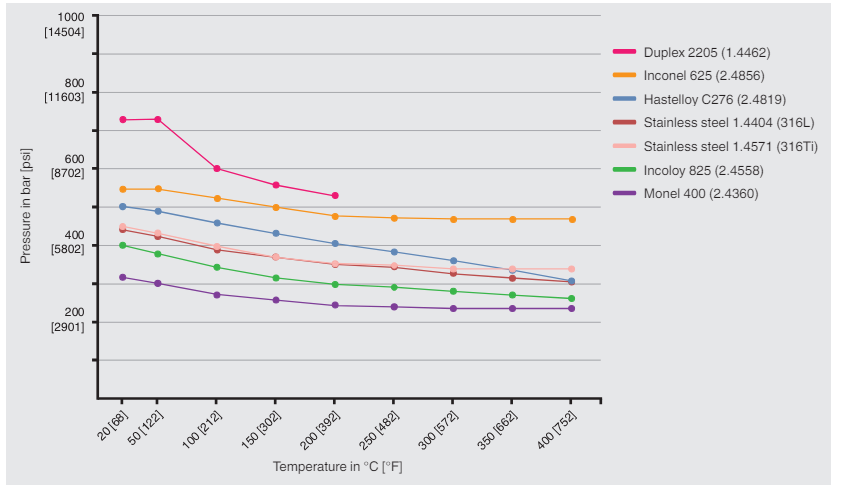

Diagramma a temperatura pressione

Diametro efficace del diaframma MB 52 mm

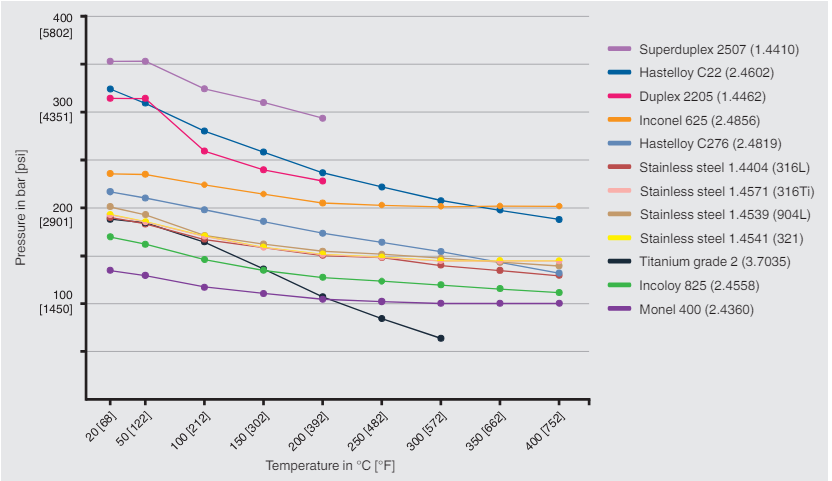

Diagramma a temperatura pressione

Diametro efficace del diaframma MB 40 mm

Diagramma a temperatura pressione

Diametro efficace del diaframma MB 29 mm

Diagramma a temperatura pressione

Diametro efficace del diaframma MB 22 mm

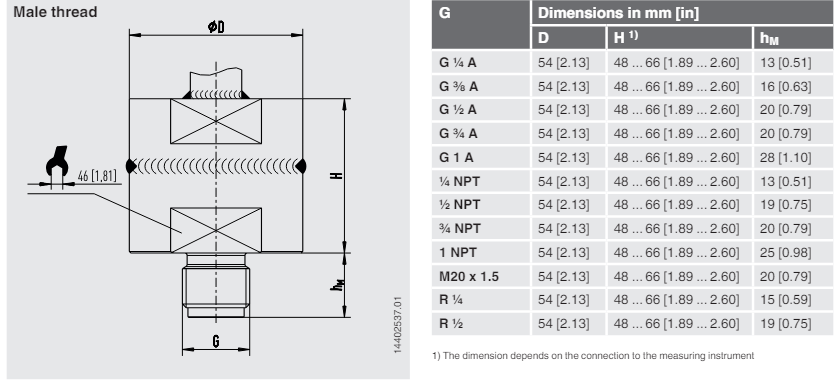

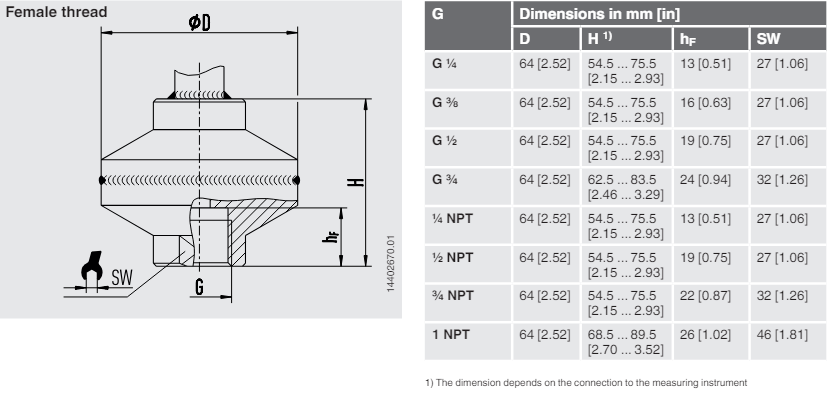

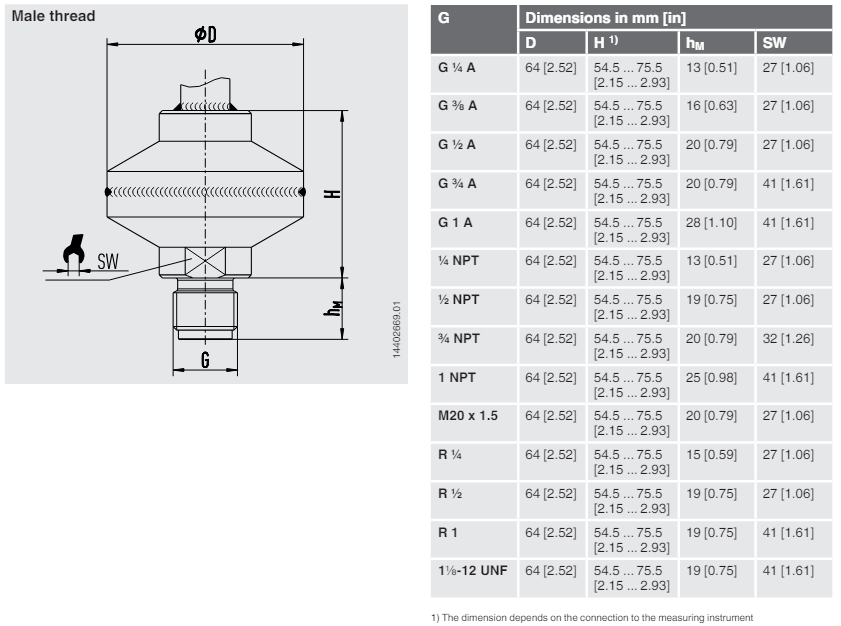

Sigillo diaframma, modello DS551.34

Diametro efficace del diaframma MB 52 mm

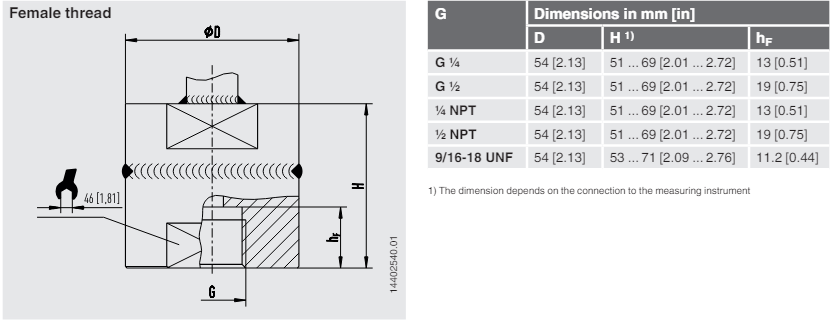

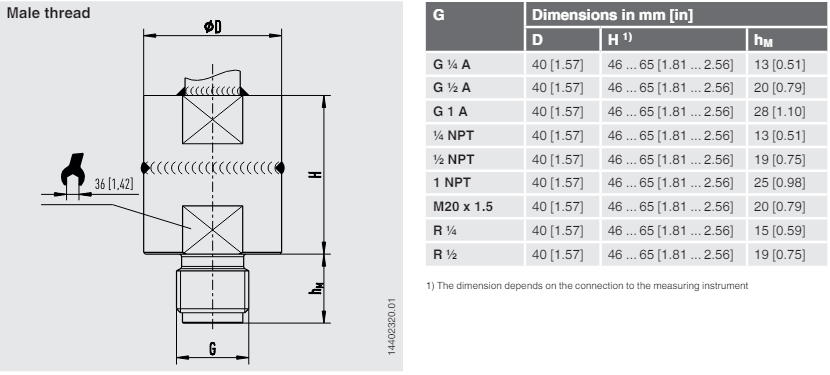

Sigillo diaframma, modello DS551 .34

Diametro efficace del diaframma MB 40 mm

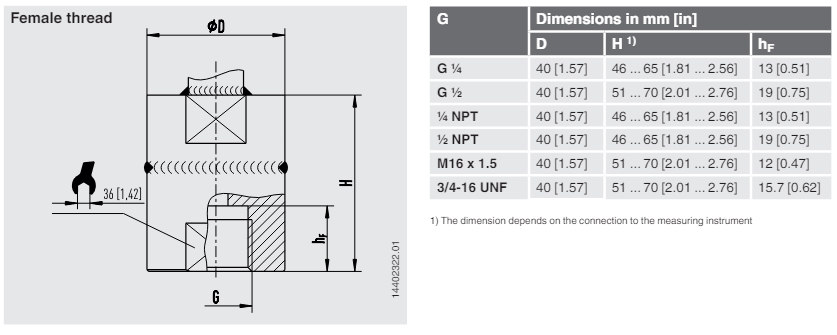

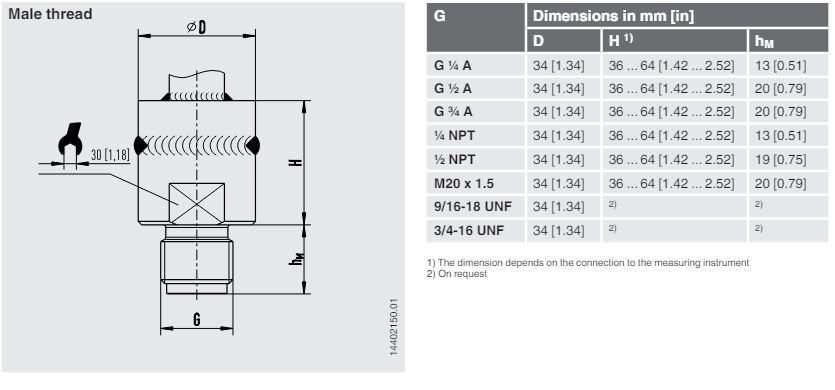

Sigillo diaframma, modello DS551.34

Diametro efficace del diaframma MB 29 mm

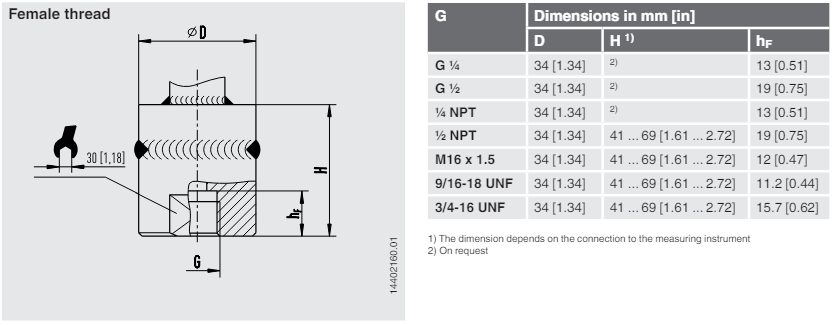

Sigillo diaframma, modello DS551 .34

Diametro efficace del diaframma MB 22 mm

Sigillo diaframma:

Diaframmata Diaframma Modello / Connessione di processo (connessione di processo Standard, filettatura, pressione nominale) / Materiale (parte superiore del corpo, diaframma, corpo inferiore) / Collegamento di lavaggio (vite a spina) / Collegamento allo strumento di misurazione / Livello di pulizia delle parti bagnate / origine delle parti bagnate / certificati

Sistema di tenuta del diaframma:

Modello di tenuta del diaframma / Collegamento di processo (connessione di processo standard, filo, pressione nominale) / materiale (parte superiore del corpo, diaframma, corpo inferiore) / Collegamento di lavaggio (vite della spina) / Modello dello strumento di misurazione della pressione (per foglio dati) / montaggio (montaggio diretto, elemento di raffreddamento, capillare) / min. e max. Temperatura / min di processo. e max. Temperatura ambiente / Servizio sotto vuoto / trasmissione a pressione Medio / certificati / differenza di altezza / livello di pulizia delle parti bagnate / origine delle parti bagnate / staffa di montaggio dello strumento
