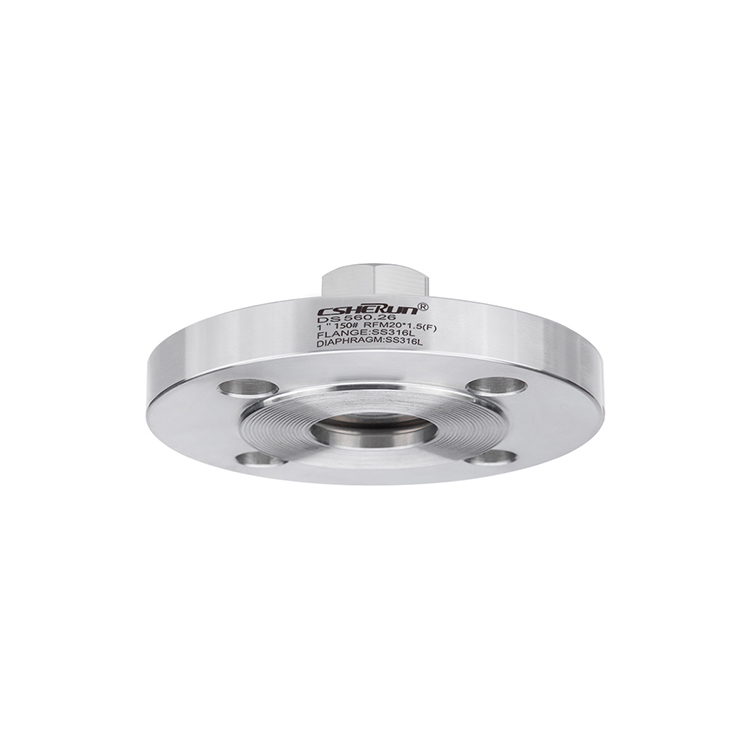

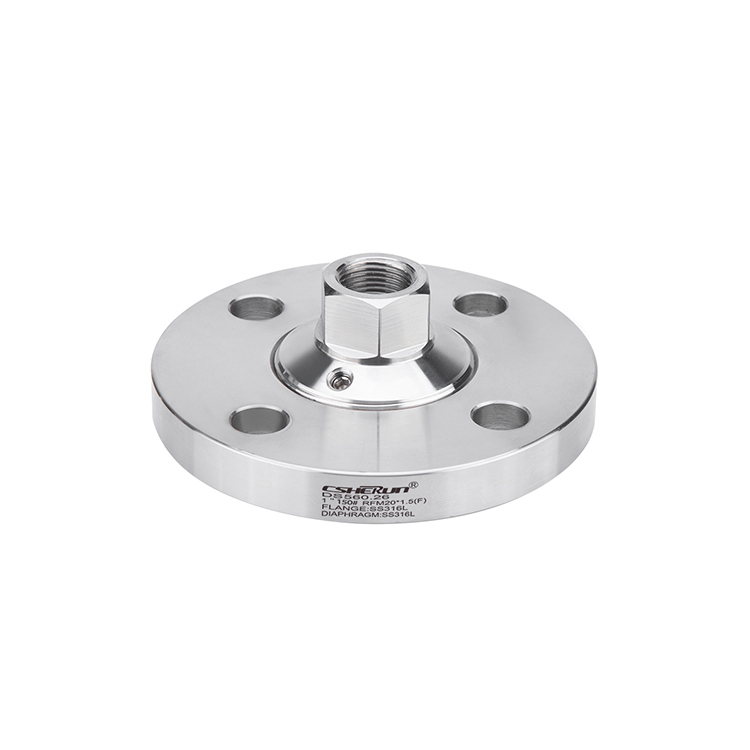

Sigillo diaframma con connessione flangia

Il sigillo del diaframma CSHERUN con le applicazioni di Flange Connection è come Bellews:

● Mezzi aggressivi, altamente viscosi, cristallizzanti o caldi

● Industria di processo

● Collegamenti di processo di flangia delle piccole dimensioni

Caratteristiche speciali

● Flangia con diaframma interno e saldato

● Progettazione compatta

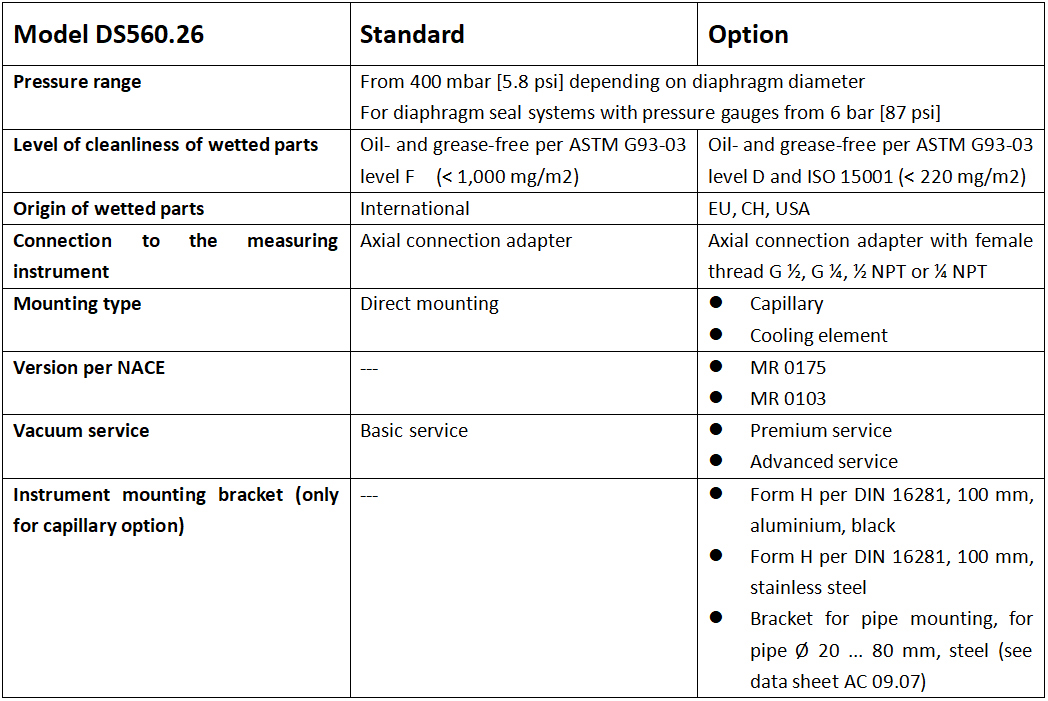

Specifiche

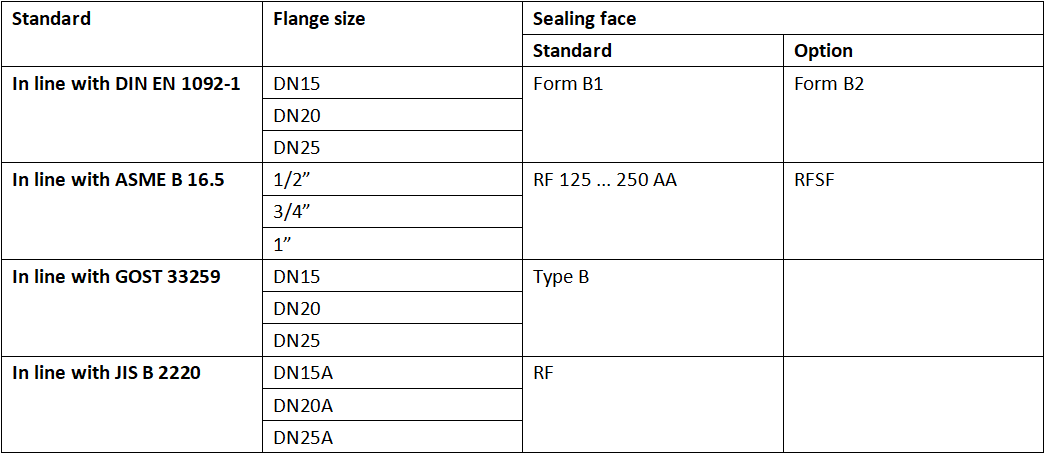

Connessione di processo, flangia

Ulteriori flange e opzioni su richiesta

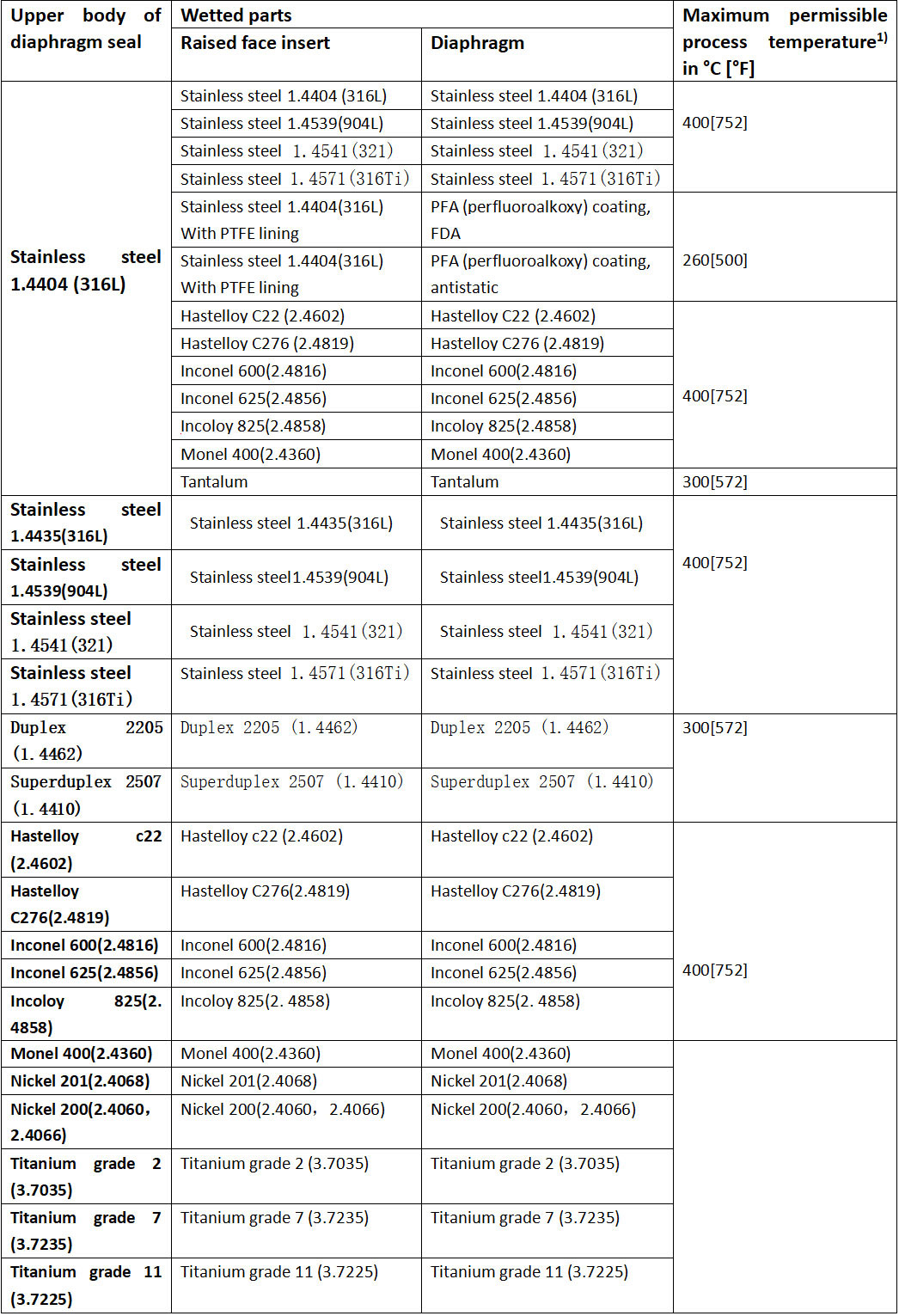

Combinazioni di materiali

1) La temperatura di processo massima consentita del sistema di tenuta del diaframma è limitata dal metodo di giunzione, dal fluido di riempimento del sistema e dallo strumento di misurazione.

Ulteriori combinazioni di materiali per temperature di processo speciali su richiesta

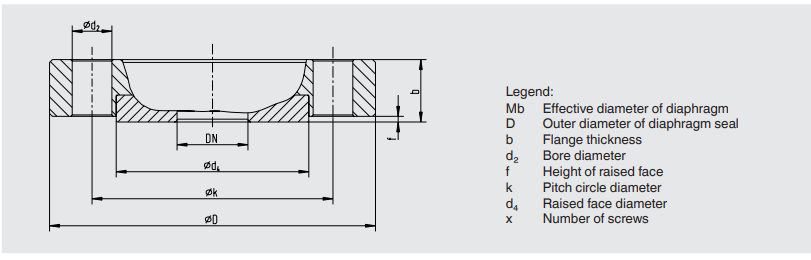

Dimensioni in mm [in]

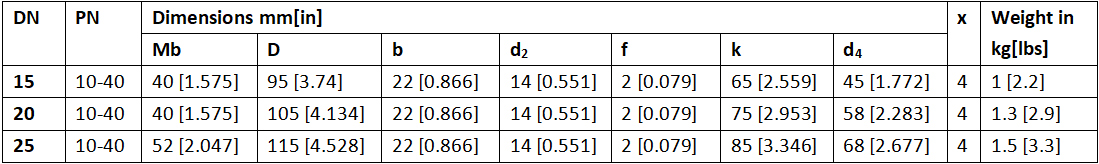

Collegamento della flangia in linea con Din EN 1092-1, forma B1

Ulteriori dimensioni e pressioni nominali più elevate su richiesta

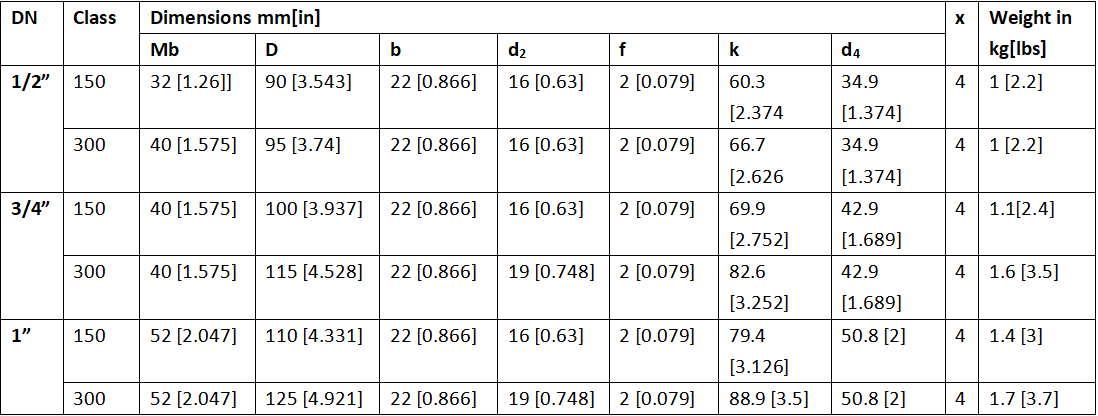

Collegamento della flangia per ASME B 16.5, RF 125 ... 250 AA

Ulteriori dimensioni e pressioni nominali più elevate su richiesta

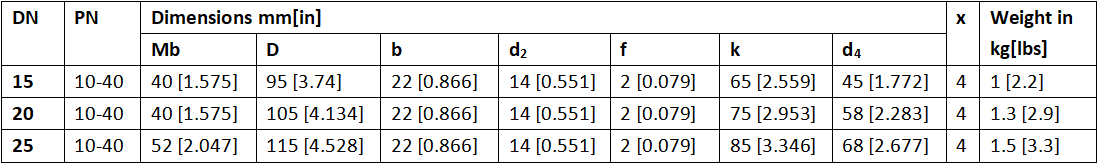

Collegamento della flangia in linea con Gost 33259, tipo B

Ulteriori dimensioni e pressioni nominali più elevate su richiesta

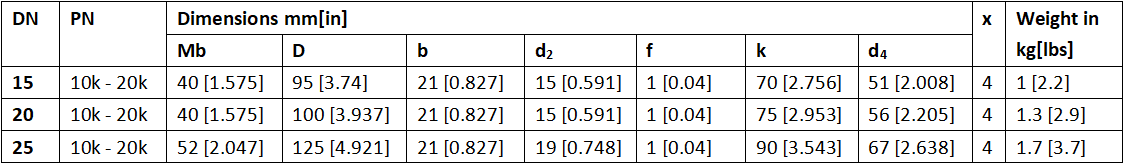

Collegamento della flangia per JIS B 2220

Ulteriori dimensioni e pressioni nominali più elevate su richiesta

Sigillo diaframma:

Diaframmata Diaframma Modello / Connessione di processo (standard, dimensione della flangia, pressione nominale, faccia di tenuta) / Materiali (parte superiore della tenuta del diaframma, inserto per il viso rialzato, diaframma) / livello di pulizia delle parti bagnate / origine delle parti bagnate / versione per NACE / connessione allo strumento di misurazione / certificati di misurazione

Sistema di tenuta del diaframma:

Modello di guarnizione diaframma / Modello dello strumento di misurazione della pressione (per foglio dati) / montaggio (montaggio diretto, elemento di raffreddamento, capillare) / Materiali (parte superiore della tenuta del diaframma, inserto facciale rialzato, diaframma) / min. e max. Temperatura / min di processo. e max. Temperatura ambiente / Servizio sotto vuoto / Fluido di riempimento del sistema / Certificati / Differenza di altezza / Livello di pulizia delle parti bagnate / Origine delle parti / Versione bagnata per NACE / SEAL di diaframma per il montaggio a Zona 0 / Scava di montaggio dello strumento / Connessione di processo (standard, dimensione della flangia, pressione nominale, viso di tenuta)
