● Applicazioni standard nel settore dei processi
● Adatto a terreni di pressione corrosivi, contaminati o eterogenei
● Progettazione con diaframma interno, alloggiamento superiore e inferiore saldato
● Nessuna sigillatura
● Eccellente rapporto costi-prestazioni
|
Valutazione della pressione |
50 ℃ Pressione massima 110 bar |
|
|
Intervallo di pressione |
0 ... 0.6MPA a 0 ... 9MPA |
|
|
Alloggio superiore (connessione dello strumento) |
Materiale in acciaio inossidabile 316 l, g ½ femmina |
|
| Diaframma |
Materiale in acciaio inossidabile 316 L, saldato con la parte superiore del corpo |
|
|
Alloggiamento inferiore (connessione di processo) |
Materiale in acciaio inossidabile 316 L, g ½ b maschio, |
|
|
Intervallo di temperatura del calibro di pressione |
Processo -10 ... +150 ℃ |
|
|
Riempire il fluido |
Olio di silicio KN2 |
|

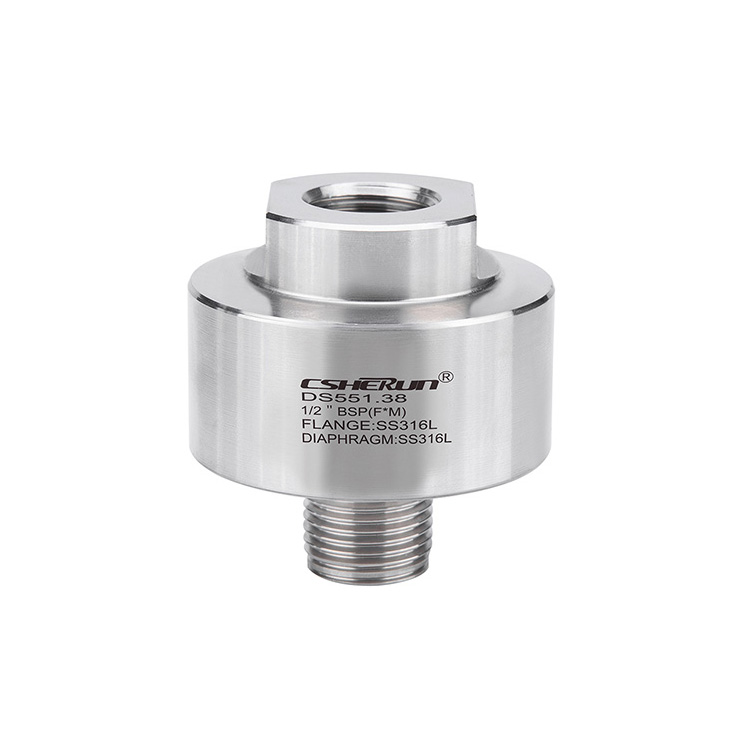

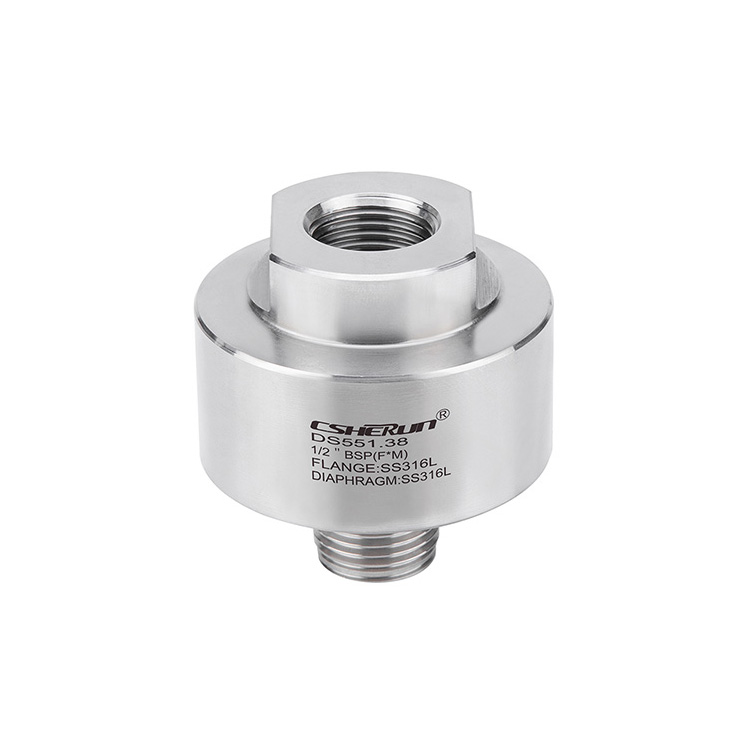

Possibilità raccomandata del modello di tenuta del diaframma combinato DS551.38 con un manometro a pressione con modello di tubo di Bourdon S.SW06.010.100/S.SW06.030.100
|
Connessione di processo g |

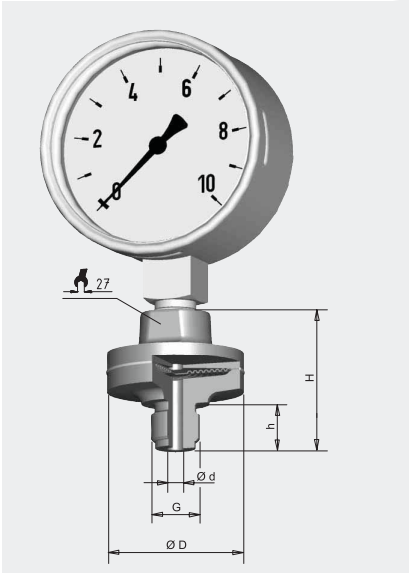

Dimensioni in mm |
Peso in kg |
|||
|
|
D |
d |
H |
h |
|
|
G1/2B |
59 |
7 |
60.5 |
20 |
0.48 |
|
1/2npt |
59 |
7 |
59.5 |
19 |
0.48 |
Modello / Connessione di processo / Fluido di riempimento / Modello di manometro / Gamma di pressione / Condizioni di processo
